2402 Manuel en français

Posted by huangdaisy on

2 canaux

Description du destinataire

(Modèles applicables: KR2202, KR2402)

LED1: affichage en marche LED2: affichage du code





Schéma de câblage

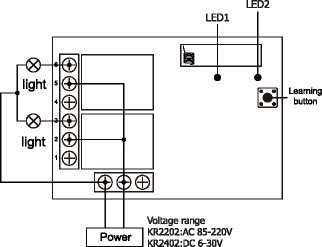

Schéma de câblage de la lampe



♦ Veuillez ne pas utiliser d'électricité pour l'installation

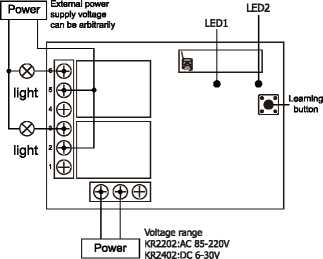

Contrôle d'alimentation externe

Schéma de câblage de la lampe

♦ Veuillez ne pas utiliser d'électricité pour l'installation

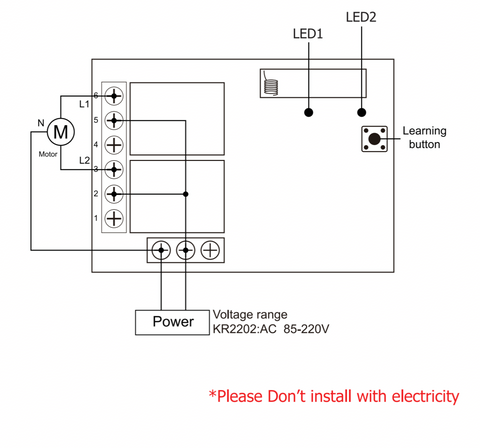

Schéma de circuit positif et négatif du moteur à trois fils

* Uniquement applicable au KR2202







Description des fonctions et méthode de réglage

* Remarque: la télécommande QIACHIP (émetteur) et le contrôleur (récepteur / commutateur de télécommande radio) doivent être utilisés dans tous les modes de fonctionnement suivants. Il n'y a aucune garantie que d'autres marques de télécommandes peuvent être utilisées avec nos produits.





Fonction de réinitialisation:

Supprimez toutes les télécommandes correspondantes. Une fois les données supprimées, toutes les télécommandes ne peuvent pas faire fonctionner correctement le récepteur.

Réinitialiser:

Après avoir appuyé huit fois sur le bouton d'apprentissage du récepteur, le récepteur supprimera toutes les données de la télécommande dans sa mémoire. Lorsque la <LED 2> du récepteur clignote, la fonction de réinitialisation est terminée.

Description des trois modes de fonctionnement:

Mode de fonctionnement: 1) instantané; 2) interrupteur; 3) verrouillage.



1) Mode momentané:

Après avoir réussi le couplage dans ce mode, maintenez enfoncé le bouton de la télécommande (par exemple, A), et le relais correspondant sur le récepteur s'allumera. Relâchez le bouton de la télécommande (tel que A) et appuyez sur le relais correspondant sur le récepteur pour l'éteindre;

2) Méthode de commutation:

Une fois le couplage réussi dans ce mode, appuyez sur le bouton de la télécommande (par exemple, A) pour activer le relais correspondant sur le récepteur, puis appuyez à nouveau sur le bouton de la télécommande (par exemple, A) pour activer le relais correspondant. relais sur la télécommande pour éteindre le récepteur.

3) Mode de verrouillage:

Après avoir réussi le couplage dans ce mode, appuyez sur A pour appuyer sur le bouton de la télécommande (par exemple, A) pour allumer le relais du récepteur, puis appuyez sur A pour appuyer sur un autre bouton de la télécommande (par exemple, B) pour désactiver le relais. le récepteur. Allumez ensuite le récepteur selon B, allumez le relais et appuyez sur le troisième bouton de la télécommande (par exemple, C). Le récepteur est éteint. (Remarque: dans ce mode, il est recommandé d'utiliser une télécommande avec trois boutons ou plus.



Comment définir le mode de fonctionnement de la commande de commutation?

Commenter:

1. Le mode de fonctionnement ne peut être réglé que lorsque l'écran d'affichage <LED 1> sur la commande de l'interrupteur est allumé.

2. S'il n'y a aucune opération après la mise sous tension, <LED 1> et <LED 2> sont toujours allumées. Lorsque le commutateur est dans l'état de réglage, l'état de <LED 1> reste inchangé et <LED 2> est l'indicateur d'état de réglage.

3.1n La description suivante contient toutes les descriptions concernant la LED <LED 2>.







Définir le mode momentané:

Étape 1) Appuyez une fois sur le bouton d'apprentissage du récepteur.

Attendez que le voyant LED du récepteur s'éteigne et passez à l'état de réglage.

Étape 2) Appuyez sur le bouton de la télécommande (par exemple, A). Le voyant LED du récepteur clignote puis s'éteint.

Étape 3) À ce stade, veuillez appuyer sur un autre bouton (tel que B) sur la même télécommande. Le voyant lumineux clignote puis s'allume. Le mode momentané a été défini avec succès.

Réglez le mode de commutation:

Étape 1) Appuyez deux fois sur le bouton d'apprentissage du récepteur.

Attendez que le voyant LED du récepteur s'éteigne, puis passez à l'état de réglage de www.qiachip.com.

Étape 2) Appuyez une fois sur le bouton (par exemple, A) de la télécommande. Le voyant LED du récepteur clignote puis s'éteint.

Étape 3) À ce stade, veuillez appuyer sur un autre bouton (tel que B) sur la même télécommande. Le voyant lumineux clignote puis s'allume. Le mode de commutation est réglé avec succès.





Index technique

la puissance d'entrée KR2202:AC 85-220V / KR2402: DC 6-30V
Fréquence RF 433.92MHZ or 315MHZ
courant de veille 8.5mA
Puissance de charge 1100W
Recevoir la sensibilité -108dBM
Mode de fonctionnement Mode momentané, mode de commutation, mode de verrouillage
Façon de jouer Bouton d'apprentissage
Prise en charge du type à distance Code d'apprentissage (1527)
Production NO , NC , COM
Température de fonctionnement -10 ~ +70°C
Taille 68*48*18 (mm)
