1202 Manuel en français

Posted by huangdaisy on

12V 2 CANAUX

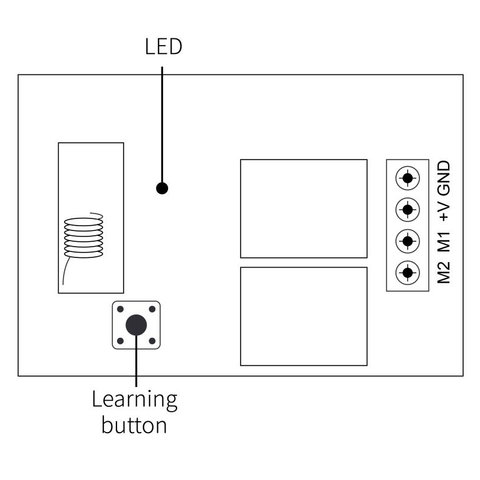

 INSTRUCTION AU RÉCEPTEUR

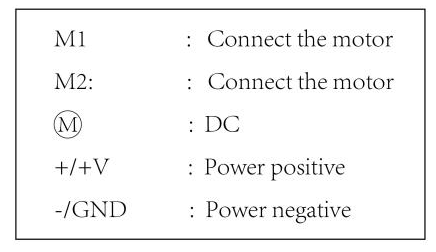

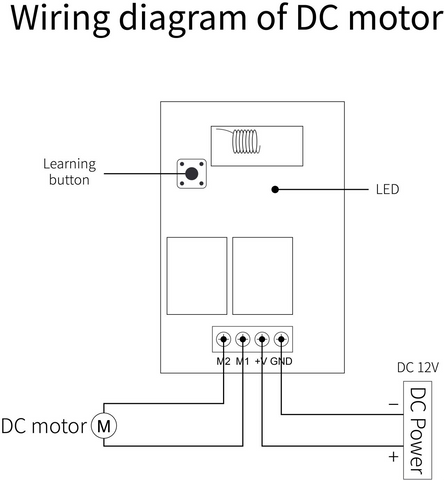

SCHÉMA DE CÂBLAGE

* Veuillez ne pas installer avec l'électricité





Description des fonctions et méthode de réglage

* Remarque: Tous les modes de fonctionnement suivants doivent être mis en œuvre avec la télécommande (émetteur) et le contrôleur de marque QIACHIP (récepteur / commutateur de télécommande sans fil). Il n'y a aucune garantie que les télécommandes d'autres marques fonctionneront correctement.

Fonction de réinitialisation:

Effacez toutes les télécommandes correspondantes. Lorsque les données sont effacées, toutes les télécommandes ne peuvent pas faire fonctionner le récepteur.

Paramètres réinitialisés:

Après avoir appuyé 8 fois sur le bouton d'apprentissage du récepteur, le récepteur efface toutes les données de la télécommande dans sa mémoire. Lorsque la LED du récepteur clignote, la fonction de réinitialisation est terminée.



Description des trois modes de fonctionnement:



Modes de fonctionnement: 1) momentané; 2) bascule; 3) Verrouillage.

1) Mode momentané:

Une fois le couplage réussi dans ce mode, appuyez sur le bouton de la télécommande (tel que A) et maintenez-le enfoncé, le moteur CC tourne vers l'avant; relâchez le bouton de la télécommande, le moteur à courant continu s'éteint; appuyez et maintenez le bouton de la télécommande (tel que B), le moteur à courant continu tourne en sens inverse; relâchez le bouton de la télécommande, le moteur à courant continu s'éteint;

2) Mode bascule:

Une fois le couplage réussi dans ce mode, appuyez sur le bouton de la télécommande (tel que A) , Le moteur CC tourne vers l'avant; appuyez à nouveau sur le bouton de la télécommande, le moteur à courant continu s'éteint; appuyez sur le bouton de la télécommande (tel que B) motor Le moteur à courant continu tourne en sens inverse; appuyez à nouveau sur le bouton de la télécommande, le moteur à courant continu s'éteint;

3) Mode de verrouillage:

Une fois le couplage réussi dans ce mode, appuyez sur le bouton de la télécommande (tel que A), le moteur à courant continu tourne vers l'avant; appuyez sur un autre bouton de la télécommande (tel que B), le moteur à courant continu tourne en sens inverse; appuyez sur le troisième bouton de la télécommande (tel que C) et le moteur s'éteint. (Ce mode recommande d'utiliser une télécommande à plus de trois boutons)





Comment définir le mode de fonctionnement du contrôleur de commutateur?



Remarque: le mode de fonctionnement ne peut être défini que lorsque la LED est éteinte.

Définir le mode momentané:

Étape 1) Appuyez une fois sur le bouton d'apprentissage du récepteur.

Attendez que la LED du récepteur s'éteigne et entrez dans l'état de réglage.

Étape 2) Appuyez une fois sur le bouton de la télécommande (tel que A). La LED du récepteur clignotera puis s'éteindra.

Étape 3) À ce moment, appuyez sur un autre bouton (tel que B) de la même télécommande, l'indicateur clignote puis s'allume. Le mode pas à pas est réglé avec succès.

Définir le mode bascule:

Étape 1) Appuyez deux fois sur le bouton d'apprentissage du récepteur.

Attendez que la LED du récepteur s'éteigne et entrez dans l'état de réglage.

Étape 2) Appuyez une fois sur le bouton de la télécommande (tel que A). La LED du récepteur clignotera puis s'éteindra.

Étape 3) À ce moment, appuyez sur un autre bouton (tel que B) de la même télécommande, l'indicateur clignote puis s'allume. Le mode pas à pas est réglé avec succès.

Définir le mode de verrouillage:

Étape 1) Appuyez 3 fois sur le bouton d'apprentissage du récepteur.

Attendez que la LED du récepteur s'éteigne et entrez dans l'état de réglage.

Étape 2) Appuyez une fois sur le bouton de la télécommande (tel que A). La LED du récepteur clignotera puis s'éteindra.

Étape 3) À ce moment, appuyez sur un autre bouton (tel que B) de la même télécommande, l'indicateur clignote puis s'allume. Le mode pas à pas est réglé avec succès.

DONNÉES TECHNIQUES

La puissance d'entrée DC12V
Fréquence RF 433.92MHZ or 315MHZ
Courant de veille 8MA
Match Way Bouton d'apprentissage
Sensibilité du récepteur -105dBM
Mode de fonctionnement Mode momentané, mode bascule, mode bascule
Prise en charge du type à distance Code d'apprentissage (1527)
Sortir NO , NC , COM,+V,GND
Température de fonctionnement -10 ~ +80
Taille 35*30*18 (mm)

Pour plus de services, veuillez consulter notre site Web:https://www.amazon.fr/stores/QIACHIP/page/A8EE12A5-8751-47E7-92B3-29C06CDD9BBF?ref_=ast_bln
