2202 Manual en Español

Posted by huangdaisy on

2 CANALES

INSTRUCCIONES DEL RECEPTOR

(Modelos aplicables: KR2202, KR2402)

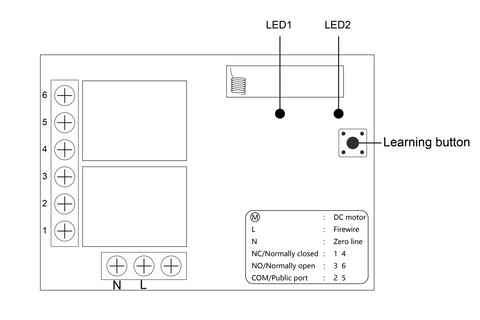

LED 1: indicador de encendido

LED 2: indicador de código

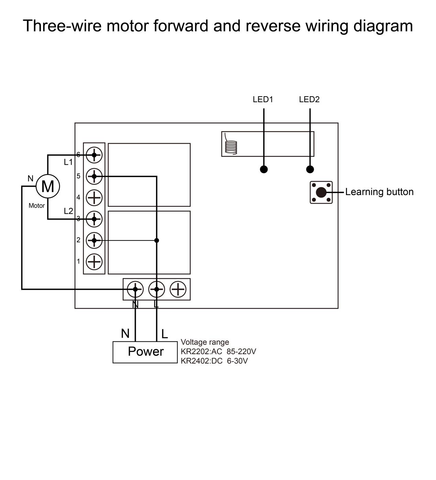

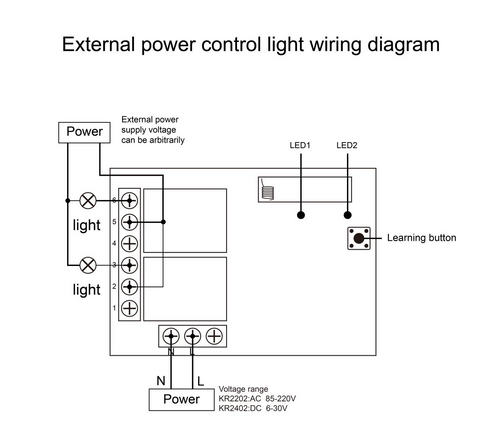

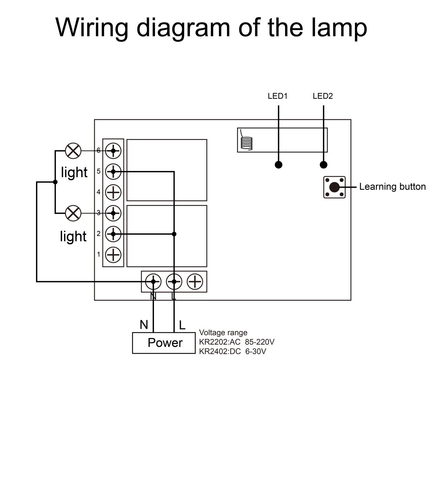

DIAGRAMA DE CABLEADO

* Por favor, no lo instale con electricidad.

* Por favor, no lo instale con electricidad.

* Por favor, no lo instale con electricidad.



Descripción de la función y método de configuración

* Nota: Todos los siguientes modos de trabajo deben implementarse con el control remoto QIACHIP (transmisor) y el controlador (receptor / interruptor de control remoto inalámbrico). No hay garantía de que los controles remotos de otras marcas funcionen correctamente con nuestro producto.

Función de reinicio:

Borre todos los controles remotos combinados. Cuando se borran los datos, todos los controles remotos no pueden hacer que el receptor funcione.

Reiniciar la configuracion:

Después de presionar el botón de aprendizaje del receptor 8 veces, el receptor borra todos los datos del control remoto en su memoria. Cuando el <LED 2> del receptor parpadea, la función de reinicio está completa.

Descripción de los tres modos de trabajo:

Modos de trabajo: 1) momentáneo; 2) Alternar; 3) Enganche.

1) Modo momentáneo:

Después de un emparejamiento exitoso en este modo, presione y mantenga presionado el botón del control remoto (como A), el relé correspondiente en el receptor se enciende; suelte el botón del control remoto (como A), y el relé correspondiente en el receptor se apagará;

2) Modo de alternancia:

Después de un emparejamiento exitoso en este modo, presione el botón del control remoto (como A) para encender el relé correspondiente en el receptor; presione el botón del control remoto (como A) nuevamente para apagar el relé correspondiente en el receptor;

3) Modo de enclavamiento:

Después de un emparejamiento exitoso en este modo, presione el botón del control remoto (como A), el relé del receptor correspondiente a A se enciende; presione el otro botón del control remoto (como B), el relé en el receptor correspondiente a A se apaga, y el receptor correspondiente a B se enciende, el relé está abierto. presione el tercer botón del control remoto (como C), el receptor se apagará (Nota: se recomienda usar un control remoto con tres o más botones en este modo).

¿Cómo configurar el modo de trabajo del controlador de interruptor?

Nota:

1. El modo de trabajo solo se puede configurar cuando los indicadores <LED 1> del controlador del interruptor están encendidos.

2.Cuando no se realiza ninguna operación después del encendido, el <LED 1> y el <LED 2> están siempre encendidos. Cuando el interruptor está en el estado de configuración, el estado de <LED 1> no cambia y <LED 2> es la luz de estado de configuración.

3. En la siguiente descripción, todas las descripciones de los LED son <LED 2>.

Establecer el modo momentáneo:

Paso 1) Presione el botón de aprendizaje del receptor una vez.

Espere a que el LED del receptor se apague y entre en el estado de configuración.

Paso 2) Presione el botón del control remoto (como A) una vez. El LED del receptor parpadeará y luego se apagará.

Paso 3) En este momento, presione otro botón (como B) del mismo control remoto, el indicador parpadea y luego se enciende. El modo momentáneo se ha configurado correctamente.

Establecer modo de alternancia:

Paso 1) Presione el botón de aprendizaje del receptor dos veces.

Espere a que el LED del receptor se apague y entre en el estado de configuración.

Paso 2) Presione el botón del control remoto (como A) una vez. El LED del receptor parpadeará y luego se apagará.

Paso 3) En este momento, presione otro botón (como B) del mismo control remoto, el indicador parpadea y luego se enciende. El modo de alternancia se ha configurado correctamente.

Establecer el modo de enclavamiento:

Paso 1) Presione el botón de aprendizaje del receptor 3 veces.

Espere a que el LED del receptor se apague y entre en el estado de configuración.

Paso 2) Presione el botón del control remoto (como A) una vez. El LED del receptor parpadeará y luego se apagará.

Paso 3) En este momento, presione otro botón (como B) del mismo control remoto, el indicador parpadea y luego se enciende. El modo de enclavamiento se ha configurado correctamente.

DATOS TÉCNICOS

Potencia de entrada KR2202:AC 85-220V/KR2402:DC 6-30V
Frecuencia de RF 433.92MHZ or 315MHZ
Corriente de espera 8.5mA
Potencia de carga 1100W x2
Sensibilidad del receptor -108dBM
Modo de operación Modo momentáneo, modo de palanca, modo de enclavamiento
Manera del partido Botón de aprendizaje
Soporte de tipo remoto Código de aprendizaje (1527)
Producción NO , NC , COM
Temperatura de trabajo -10 ~ +70°C
Tamaño 68*48*18(mm)
