1201 Manuel en français

Posted by huangdaisy on

                   12V 1 canal

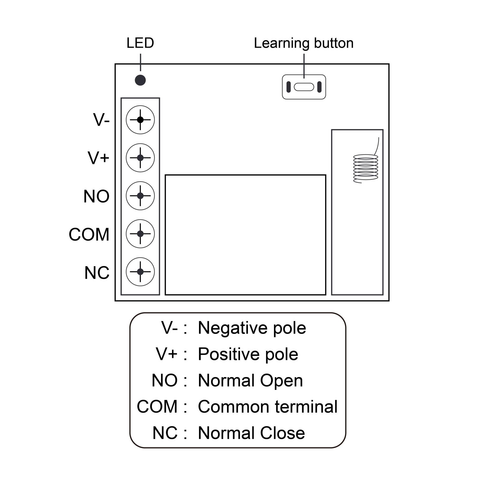

             Description du récepteur

                       Modèle: KR1201A, KR1201B

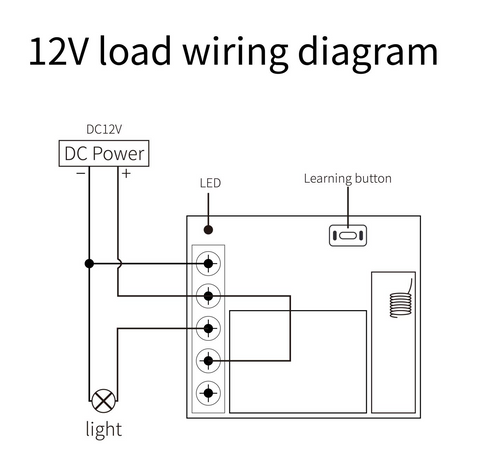

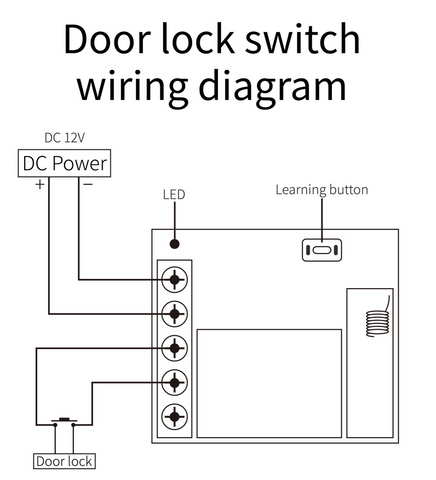

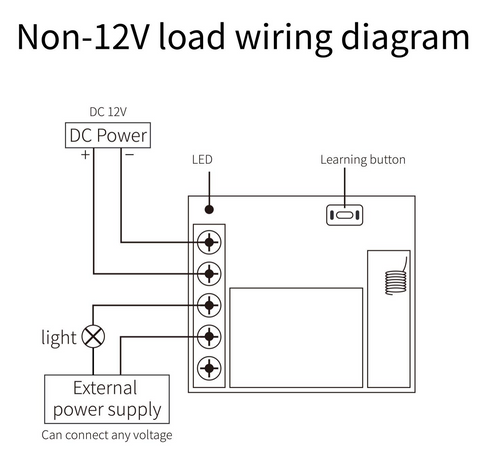

Schéma de câblage



* Veuillez ne pas installer le bloc d'alimentation.





* Veuillez ne pas installer le bloc d'alimentation.









* Veuillez ne pas installer le bloc d'alimentation.

Description des fonctions et méthode de réglage

* Remarque: tous les modes de fonctionnement suivants doivent utiliser la télécommande QIACHIP (émetteur) et le contrôleur (récepteur / commutateur de télécommande sans fil) pour atteindre. Il n'y a aucune garantie que d'autres marques de télécommandes peuvent être utilisées avec nos produits.

Fonction de réinitialisation:

Effacez toutes les télécommandes correspondantes. Après avoir effacé les données, toutes les télécommandes ne peuvent pas faire fonctionner correctement le récepteur.

Paramètres réinitialisés:

Après avoir appuyé 8 fois sur le bouton d'apprentissage du récepteur, le récepteur effacera toutes les données de la télécommande dans sa mémoire. Lorsque le voyant LED du récepteur clignote, la fonction de réinitialisation est terminée.

Description des trois modes de fonctionnement:

Mode de fonctionnement: 1) instantané; 2) interrupteur; 3) verrouillage; 4) délai.



  1. Mode momentané:

Après avoir réussi le couplage dans ce mode, appuyez et maintenez le bouton de la télécommande (tel que A), et le relais correspondant sur le récepteur s'allumera; relâchez le bouton de la télécommande (tel que A), et le relais correspondant sur le récepteur s'allumera. éteindre.



2) Mode de commutation:

Après avoir réussi le couplage dans ce mode, appuyez sur le bouton de la télécommande (tel que A) pour activer le relais correspondant sur le récepteur; appuyez à nouveau sur le bouton de la télécommande (tel que A) pour désactiver le relais correspondant sur le récepteur.



3)Mode de verrouillage:

Après avoir réussi le couplage dans ce mode, appuyez sur le bouton de la télécommande (par exemple, A), le relais du récepteur correspondant est activé; appuyez sur le bouton de la télécommande (par exemple, B), le relais correspondant sur le récepteur est désactivé.



4)Mode de retard (minutage):

Une fois le couplage réussi dans ce mode, appuyez sur le bouton de la télécommande (par exemple, A) pour activer le relais correspondant sur le récepteur. Appuyez à nouveau sur le bouton de la télécommande (tel que A), le relais correspondant sur le récepteur sera retardé. (Appuyez 4 fois sur le bouton du récepteur pour coupler, retardez 5S pour désactiver le relais correspondant; appuyez sur le bouton du récepteur 5 fois pour coupler, retardez 10S pour désactiver le relais correspondant; appuyez sur le bouton du récepteur 6 fois pour coupler, retardez 15S pour activer éteindre le relais correspondant,; Appuyez pour recevoir le bouton 7 fois pour coupler, retardez 20S pour éteindre le relais correspondant;)



Comment définir le mode de fonctionnement du contrôleur de commutateur?

Le mode de fonctionnement ne peut être défini que lorsque le voyant LED du contrôleur de commutateur est allumé.

Réglez le mode momentané:

Étape 1) Appuyez une fois sur le bouton d'apprentissage du récepteur.

Attendez que la LED du récepteur s'allume et entrez dans l'état de réglage.

Étape 2) Appuyez une fois sur le bouton (par exemple, A) de la télécommande. L'indicateur LED sur le récepteur clignotera puis s'éteindra. Le mode momentané a été défini avec succès.

Réglez le mode de commutation:

Étape 1) Appuyez deux fois sur le bouton d'apprentissage du récepteur.

Attendez que la LED du récepteur s'allume et entrez dans l'état de réglage.

Étape 2) Appuyez une fois sur le bouton (par exemple, A) de la télécommande. L'indicateur LED sur le récepteur clignotera puis s'éteindra. Le mode de commutation est réglé avec succès.

Réglez le mode de verrouillage:

Étape 1) Appuyez 3 fois sur le bouton d'apprentissage du récepteur.

Attendez que la LED du récepteur s'allume et entrez dans l'état de réglage.

Étape 2) Appuyez une fois sur le bouton (par exemple, A) de la télécommande. L'indicateur LED sur le récepteur clignotera puis s'allumera.

Étape 3) À ce moment, appuyez sur un autre bouton (tel que B) sur la même télécommande, le voyant clignote, puis s'éteint. Le mode de verrouillage est défini avec succès.

Mode de retard (minutage):

Étape 1) Appuyez sur le bouton d'apprentissage du récepteur au besoin,

(Temps de retard: appuyez 4 fois sur le bouton d'apprentissage du récepteur, retardez 5 S pour éteindre le relais correspondant; appuyez 5 fois pendant 10 secondes, appuyez 6 fois pendant 15 secondes, appuyez 7 fois pendant 20 secondes)

Attendez que la LED du récepteur s'allume et entrez dans l'état de réglage.

Étape 2) Appuyez une fois sur le bouton de la télécommande (par exemple, le bouton A). L'indicateur LED sur le récepteur clignotera puis s'éteindra, réglant avec succès le mode de retard.

Données techniques

la puissance d'entrée DC10V-14V
Fréquence RF 433.92MHZ or 315MHZ
courant de veille 5mA
Puissance de charge 800w
Recevoir la sensibilité >97dbm
Mode de fonctionnement Mode instantané, mode de commutation, mode de verrouillage, mode de retard (synchronisation)
Sortir NO , NC , COM
Prise en charge du type à distance Code d'apprentissage (1527)
Modulation ASK
Température de fonctionnement -10 ~ +80
Taille 35*30*18mm (mm)
Pour plus de services, veuillez vous connecter à notre site Web:https://www.amazon.fr/stores/QIACHIP/page/A8EE12A5-8751-47E7-92B3-29C06CDD9BBF?ref_=ast_bln
