2202 Deutsches Handbuch
由 huangdaisy 在 发布
2 Kanäle

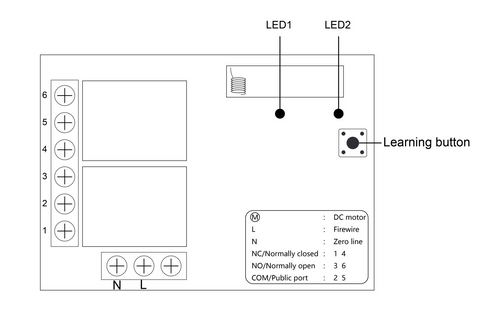

Empfängerbeschreibung
(Anwendbare Modelle: KR2202, KR2402)
LED 1: Betriebsanzeige
LED 2: Codeanzeige

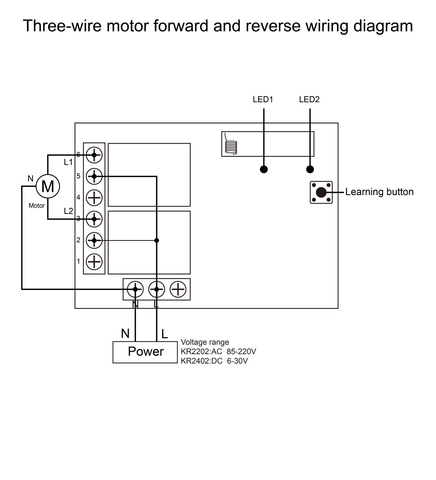

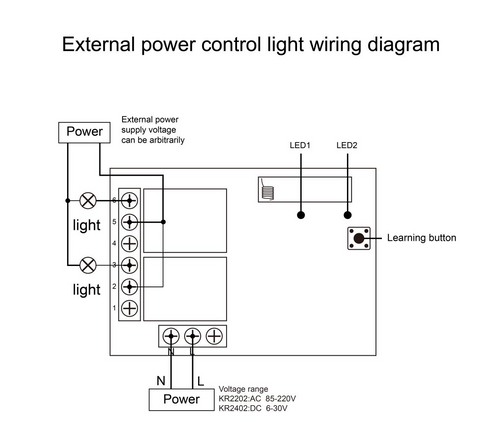

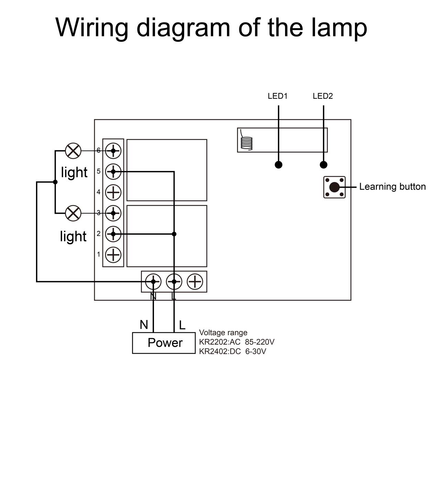

Schaltplan
* Bitte verwenden Sie keinen Strom zur Installation
* Bitte verwenden Sie keinen Strom zur Installation
* Bitte verwenden Sie keinen Strom zur Installation
Funktionsbeschreibung und Einstellmethode
* Hinweis: Für alle folgenden Arbeitsmodi müssen die QIACHIP-Fernbedienung (Sender) und die Steuerung (Empfänger / Funkfernbedienungsschalter) verwendet werden. Es gibt keine Garantie dafür, dass Fernbedienungen anderer Marken mit unseren Produkten verwendet werden können.
Reset-Funktion:
Löschen Sie alle passenden Fernbedienungen. Nach dem Löschen der Daten können alle Fernbedienungen den Empfänger nicht ordnungsgemäß funktionieren lassen.
Einstellungen zurücksetzen:
Nach achtmaligem Drücken der Lerntaste des Empfängers löscht der Empfänger alle Fernbedienungsdaten in seinem Speicher. Wenn die <LED 2> des Empfängers blinkt, ist die Rücksetzfunktion abgeschlossen.
Beschreibung der drei Arbeitsmodi:
Arbeitsmodus: 1) augenblicklich; 2) schalten; 3) verriegeln.
1) Momentanmodus:
Halten Sie nach dem erfolgreichen Pairing in diesem Modus die Fernbedienungstaste (z. B. A) gedrückt, und das entsprechende Relais am Empfänger wird eingeschaltet. Lassen Sie die Fernbedienungstaste (z. B. A) los, und das entsprechende Relais am Empfänger wird gedrückt schalte aus;
2) Schaltmodus:
Drücken Sie nach erfolgreichem Pairing in diesem Modus die Taste auf der Fernbedienung (z. B. A), um das entsprechende Relais am Empfänger einzuschalten, und drücken Sie die Taste auf der Fernbedienung (z. B. A) erneut, um das entsprechende Relais am Empfänger auszuschalten.
3) Verriegelungsmodus:
Drücken Sie nach erfolgreichem Pairing in diesem Modus die Fernbedienungstaste (z. B. A), das A-entsprechende Empfängerrelais wird eingeschaltet, drücken Sie eine andere Fernbedienungstaste (z. B. B), das A-entsprechende Relais am Empfänger ist ausgeschaltet, und das Relais am Empfänger entsprechend B öffnet. Drücken Sie die dritte Fernbedienungstaste (z. B. C), und der Empfänger schaltet sich aus. (Hinweis: In diesem Modus wird empfohlen, eine Fernbedienung mit drei oder mehr Tasten zu verwenden.)
Wie stelle ich den Arbeitsmodus der Schaltersteuerung ein?
Anmerkungen:
1. Der Arbeitsmodus kann nur eingestellt werden, wenn die Anzeige <LED 1> der Schaltersteuerung leuchtet.
2. Wenn nach dem Einschalten kein Betrieb erfolgt, leuchten <LED 1> und <LED 2> immer. Wenn sich der Schalter im Einstellzustand befindet, bleibt der Zustand von <LED 1> unverändert, und <LED 2> ist die Einstellungsstatusanzeige.
3. In der folgenden Beschreibung sind alle Beschreibungen zu LED <LED 2>.
Stellen Sie den Momentanmodus ein:
Schritt 1) Drücken Sie einmal die Lerntaste des Empfängers.
Warten Sie, bis die LED-Anzeige am Empfänger erlischt, und wechseln Sie in den Einstellzustand.
Schritt 2) Drücken Sie einmal die Taste (z. B. A) auf der Fernbedienung. Die LED-Anzeige am Empfänger blinkt und erlischt dann.
Schritt 3) Drücken Sie zu diesem Zeitpunkt eine andere Taste (z. B. B) auf derselben Fernbedienung. Die Anzeigelampe blinkt und leuchtet dann auf. Der Momentanmodus wurde erfolgreich eingestellt.
Schaltmodus einstellen:
Schritt 1) Drücken Sie zweimal die Lerntaste des Empfängers.
Warten Sie, bis die LED-Anzeige am Empfänger erlischt, und wechseln Sie in den Einstellzustand.
Schritt 2) Drücken Sie einmal die Taste (z. B. A) auf der Fernbedienung. Die LED-Anzeige am Empfänger blinkt und erlischt dann.
Schritt 3) Drücken Sie zu diesem Zeitpunkt eine andere Taste (z. B. B) auf derselben Fernbedienung. Die Anzeigelampe blinkt und leuchtet dann auf. Der Schaltmodus ist erfolgreich eingestellt.
Stellen Sie den Latch-Modus ein:
Schritt 1) Drücken Sie dreimal die Lerntaste des Empfängers.
Warten Sie, bis die LED-Anzeige am Empfänger erlischt, und wechseln Sie in den Einstellzustand.
Schritt 2) Drücken Sie einmal die Taste (z. B. A) auf der Fernbedienung. Die LED-Anzeige am Empfänger blinkt und erlischt dann.
Schritt 3) Drücken Sie zu diesem Zeitpunkt eine andere Taste (z. B. B) auf derselben Fernbedienung. Die Anzeigelampe blinkt und leuchtet dann auf. Der Latch-Modus wurde erfolgreich eingestellt.
Technische Daten
Eingangsleistung | KR2202:AC 85-220V/KR2402:DC 6-30V |
HF-Frequenz | 433.92MHZ or 315MHZ |
Standby-Strom | 8.5mA |
Laden Sie Strom | 1100W x2 |
Empfindlichkeit empfangen | -108dBM |
Betriebsmodus | Momentanmodus, Schaltmodus, Sperrmodus |
Spielweise | Schaltfläche "Lernen" |
Remote-Typ unterstützen | Lerncode (1527) |
Ausgabe | NO , NC , COM |
Betriebstemperatur | -10 ~ +70°C |
Größe | 68*48*18(mm) |
