1201 Manual en Español

Posted by huangdaisy on

12V 1 canal

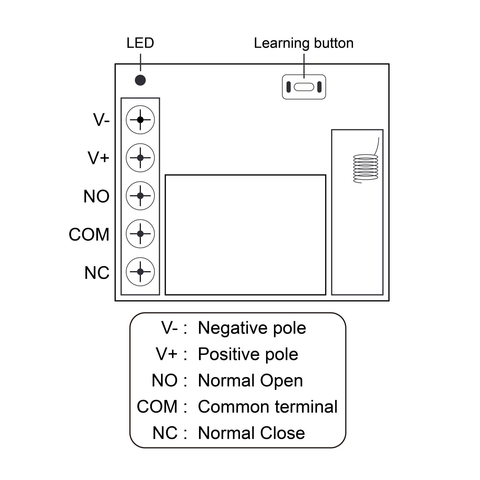

Descripción del receptor

Modelo: KR1201A, KR1201B

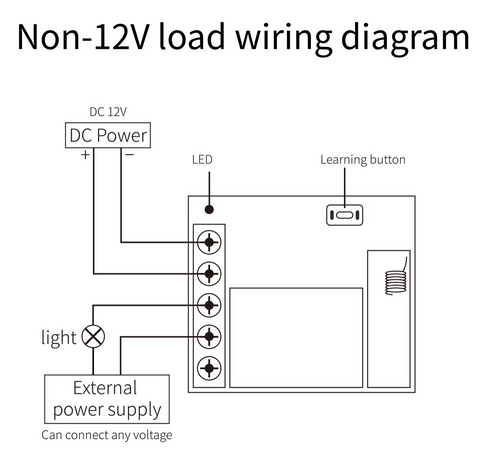

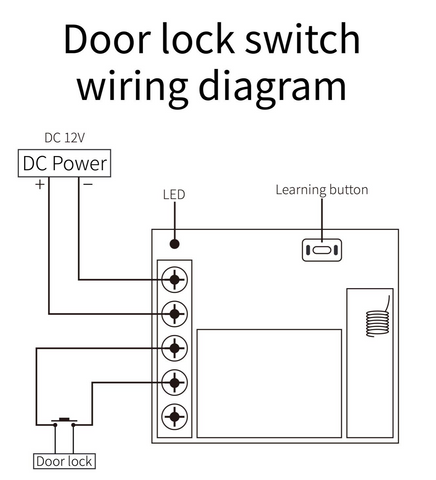

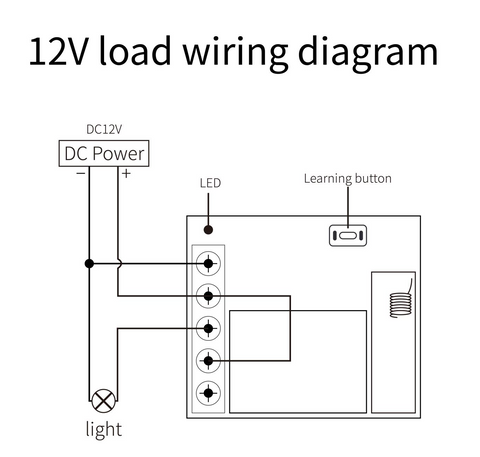

Diagrama de cableado





* No instale la fuente de alimentación.

* No instale la fuente de alimentación.

* No instale la fuente de alimentación





Descripción de la función y método de configuración

* Nota: Todos los siguientes modos de trabajo necesitan usar el control remoto (transmisor) y el controlador (receptor / interruptor de control remoto inalámbrico) QIACHIP para lograrlo. No hay garantía de que se puedan utilizar otras marcas de mandos a distancia con nuestros productos.

Función de reinicio:

Borre todos los controles remotos correspondientes. Después de borrar los datos, todos los controles remotos no pueden hacer que el receptor funcione correctamente.

Reiniciar la configuracion:

Después de presionar el botón de aprendizaje del receptor 8 veces, el receptor borrará todos los datos del control remoto en su memoria. Cuando el indicador LED del receptor parpadea, la función de reinicio está completa.

Descripción de los tres modos de trabajo:

Modo de trabajo: 1) Instantáneo; 2) Interruptor; 3) Pestillo; 4) Retraso.

  1. Modo momentáneo:

Después de emparejar con éxito en este modo, presione y mantenga presionado el botón del control remoto (como A), y el relé correspondiente en el receptor se encenderá; suelte el botón del control remoto (como A), y el relé correspondiente en el receptor se encenderá apagar.

  • Modo de cambio:

Después de emparejar con éxito en este modo, presione el botón en el control remoto (como A) para encender el relé correspondiente en el receptor; presione el botón del control remoto (como A) nuevamente para apagar el relé correspondiente en el receptor.

  • Modo de pestillo:

Después de emparejar con éxito en este modo, presione el botón del control remoto (por ejemplo, A), el relé del receptor correspondiente se enciende; presione el botón del control remoto (por ejemplo, B), el relé correspondiente en el receptor se apaga.

4) Modo de retardo (temporización):

Después de emparejar con éxito en este modo, presione el botón en el control remoto (como A) para encender el relé correspondiente en el receptor. Presione el botón del control remoto (como A) nuevamente, el relé correspondiente en el receptor se retrasará. (Presione el botón en el receptor 4 veces para emparejar y cerrar el relé correspondiente en 5S; presione el botón en el receptor 5 veces para emparejar y cerrar el relé correspondiente en 10S; presione el botón en el receptor 6 veces para emparejar, y tarda 15 S para cerrar el relé correspondiente; presione el botón del receptor 7 veces para emparejar, y se necesitan 20 S para cerrar el relé correspondiente

¿Cómo configurar el modo de trabajo del controlador de interruptor?

El modo de trabajo se puede configurar solo cuando el indicador LED del controlador del interruptor está encendido.



Configure el modo momentáneo:



Paso 1) Presione el botón de aprendizaje del receptor una vez.

Espere a que se encienda el LED del receptor y entre en el estado de configuración.

Paso 2) Presione el botón (por ejemplo, A) en el control remoto una vez. El indicador LED del receptor parpadeará y luego se apagará. El modo momentáneo se ha configurado correctamente.



Configure el modo de conmutación:



Paso 1) Presione el botón de aprendizaje del receptor dos veces.

Espere a que se encienda el LED del receptor y entre en el estado de configuración.

Paso 2) Presione el botón (por ejemplo, A) en el control remoto una vez. El indicador LED del receptor parpadeará y luego se apagará. El modo de conmutación se ha configurado correctamente.



Configure el modo de pestillo:



Paso 1) Presione el botón de aprendizaje del receptor 3 veces.

Espere a que se encienda el LED del receptor y entre en el estado de configuración.

Paso 2) Presione el botón (por ejemplo, A) en el control remoto una vez. El indicador LED del receptor parpadeará y luego se iluminará.

Paso 3) En este momento, presione otro botón (como B) en el mismo control remoto, la luz indicadora parpadea y luego se apaga. El modo de pestillo se estableció correctamente.



Modo de retardo (temporización):



Paso 1) Presione el botón de aprendizaje en el receptor según sea necesario,

(Tiempo de retardo: presione el botón de aprendizaje en el receptor 4 veces, demore 5 S para apagar el relé correspondiente; presione 5 veces durante 10 segundos, presione 6 veces durante 15 segundos, presione 7 veces durante 20 segundos)

Espere a que se encienda el LED del receptor y entre en el estado de configuración.

Paso 2) Presione el botón del control remoto (por ejemplo, el botón A) una vez. El indicador LED del receptor parpadeará y luego se apagará, configurando con éxito el modo de retardo.





Datos técnicos

Potencia de entrada DC10V-14V
Frecuencia de radiofrecuencia 433.92MHZ or 315MHZ
corriente de espera 5mA
Potencia de carga 800w
Recibir sensibilidad >97dbm
Modo de operación Modo instantáneo, modo de conmutación, modo de cierre, modo de retardo (temporización)
Producción NO , NC , COM
Soporte de tipo remoto Código de aprendizaje (1527)
Modulación ASK
Temperatura de funcionamiento -10 ~ +80
Talla 35*30*18mm (mm)
