2402 Manuale Italiano

2 canali

Descrizione del destinatario

(Modelli applicabili: KR2202, KR2402)

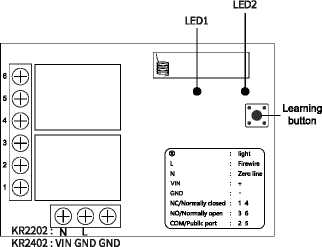

LED1: visualizzazione in esecuzione LED2: visualizzazione codici

Schema elettrico

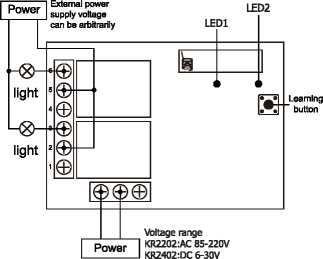

Schema elettrico della lampada

♦ Si prega di non utilizzare l'elettricità per l'installazione

Controllo dell'alimentazione esterna

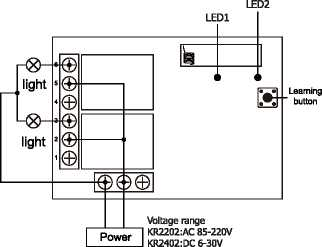

Schema elettrico della lampada

♦ Si prega di non utilizzare l'elettricità per l'installazione

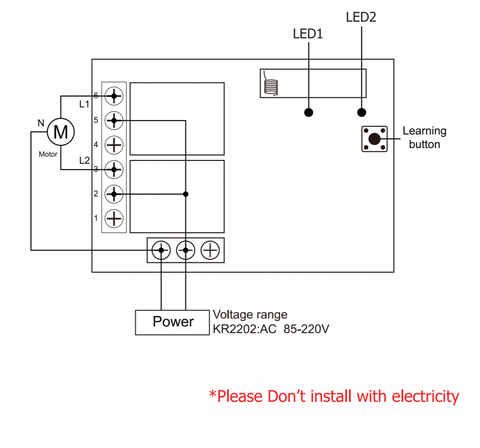

Schema elettrico positivo e negativo del motore a tre fili

* Applicabile solo a KR2202

Descrizione della funzione e metodo di impostazione

* Nota: il telecomando QIACHIP (trasmettitore) e il controller (ricevitore / interruttore del telecomando radio) devono essere utilizzati in tutte le seguenti modalità di lavoro. Non vi è alcuna garanzia che altre marche di telecomandi possano essere utilizzate con i nostri prodotti.

Funzione di ripristino:

Elimina tutti i telecomandi corrispondenti. Dopo aver cancellato i dati, tutti i telecomandi non possono far funzionare correttamente il ricevitore.

Ripristina:

Dopo aver premuto otto volte il pulsante di apprendimento sul ricevitore, il ricevitore cancellerà tutti i dati del telecomando nella sua memoria. Quando il <LED 2> del ricevitore lampeggia, la funzione di ripristino è completata.

Descrizione delle tre modalità di lavoro:

Modalità di lavoro: 1) Istantanea; 2) Interruttore; 3) Blocco.

1) Modalità momentanea:

Dopo aver eseguito correttamente l'accoppiamento in questa modalità, tenere premuto il pulsante del telecomando (ad esempio, A) e il relè corrispondente sul ricevitore si accenderà. Rilasciare il pulsante del telecomando (come A) e premere il relè corrispondente sul ricevitore per spegnerlo;

2) Metodo di commutazione:

Dopo aver eseguito correttamente l'accoppiamento in questa modalità, premere il pulsante sul telecomando (ad esempio, A) per accendere il relè corrispondente sul ricevitore, quindi premere nuovamente il pulsante sul telecomando (ad esempio, A) per attivare il corrispondente relè sul telecomando per spegnere il ricevitore.

3) Modalità di blocco:

Dopo aver eseguito correttamente l'accoppiamento in questa modalità, premere il pulsante del telecomando (ad esempio, A) per attivare il relè del ricevitore Accendere secondo A e premere un altro pulsante del telecomando (ad esempio, B) per disattivare il relè sul ricevitore secondo A; quindi accendere il ricevitore secondo B, accendere il relè e premere il terzo pulsante del telecomando ( ad esempio, C). Il ricevitore è spento. (Nota: in questa modalità, si consiglia di utilizzare un telecomando con tre o più pulsanti.)

Come impostare la modalità di lavoro del controllo dell'interruttore?

Commento:

1. La modalità di lavoro può essere impostata solo quando lo schermo del display <LED 1> sul controllo dell'interruttore è acceso.

2. Se non viene eseguita alcuna operazione dopo l'accensione, <LED 1> e <LED 2> sono sempre accesi. Quando l'interruttore è nello stato di impostazione, lo stato di <LED 1> rimane invariato e <LED 2> è l'indicatore di stato dell'impostazione.

3.1n La seguente descrizione contiene tutte le descrizioni relative al LED <LED 2>.

Imposta la modalità momentanea:

Passaggio 1) Premere una volta il pulsante di apprendimento sul ricevitore.

Attendere che l'indicatore LED sul ricevitore si spenga e passare allo stato di impostazione.

Passaggio 2) Premere una volta il pulsante (ad esempio, A) sul telecomando. L'indicatore LED sul ricevitore lampeggia e poi si spegne.

Passaggio 3) A questo punto, premere un altro pulsante (come B) sullo stesso telecomando. La spia lampeggia e poi si accende. La modalità momentanea è stata impostata con successo.

Impostare la modalità di commutazione:

Passaggio 1) Premere due volte il pulsante di apprendimento del ricevitore.

Attendere che l'indicatore LED sul ricevitore si spenga, quindi passare allo stato di impostazione di www.qiachip.com.

Passaggio 2) Premere una volta il pulsante (ad esempio, A) sul telecomando. L'indicatore LED sul ricevitore lampeggia e poi si spegne.

Passaggio 3) A questo punto, premere un altro pulsante (come B) sullo stesso telecomando. La spia lampeggia e poi si accende. La modalità di commutazione è impostata correttamente.
