                                        12V 1KANAL

                             EMPFÄNGERANLEITUNG

                                                  Modell: KR1201A, KR1201B

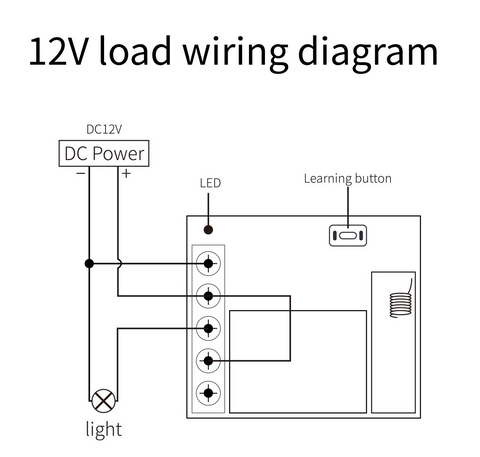

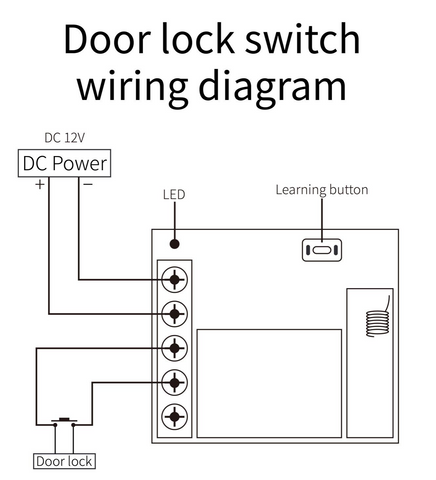

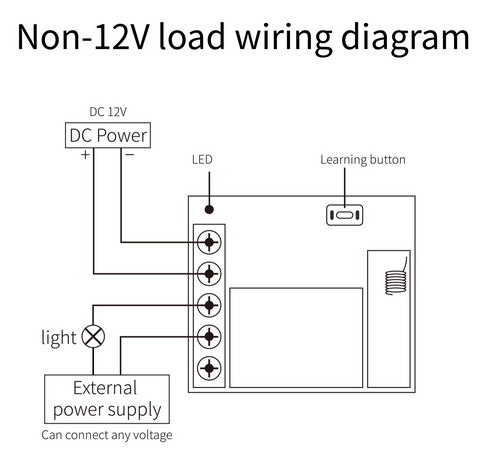

Schaltplan

* Bitte installieren Sie das Netzteil nicht.

* Bitte installieren Sie das Netzteil nicht.

* Bitte installieren Sie das Netzteil nicht.









Funktionsbeschreibung und Einstellmethode

* Hinweis: Für alle folgenden Arbeitsmodi müssen die QIACHIP-Fernbedienung (Sender) und die Steuerung (Empfänger / Funkfernbedienungsschalter) verwendet werden. Es gibt keine Garantie dafür, dass Fernbedienungen anderer Marken mit unseren Produkten verwendet werden können.





Reset-Funktion:

Löschen Sie alle passenden Fernbedienungen. Nach dem Löschen der Daten können alle Fernbedienungen den Empfänger nicht ordnungsgemäß funktionieren lassen.



Einstellungen zurücksetzen:

Nach achtmaligem Drücken der Lerntaste des Empfängers löscht der Empfänger alle Fernbedienungsdaten in seinem Speicher. Wenn die LED-Anzeige des Empfängers blinkt, ist die Rücksetzfunktion abgeschlossen.



Beschreibung der drei Arbeitsmodi:

Arbeitsmodus: 1) Sofort; 2) Schalter; 3) Verriegelung; 4) Verzögerung.

1) Momentanmodus:

Halten Sie nach dem erfolgreichen Pairing in diesem Modus die Fernbedienungstaste (z. B. A) gedrückt, und das entsprechende Relais am Empfänger wird eingeschaltet. Lassen Sie die Fernbedienungstaste (z. B. A) los, und das entsprechende Relais am Empfänger wird gedrückt schalte aus.





2) Schaltmodus:

Drücken Sie nach erfolgreichem Pairing in diesem Modus die Taste auf der Fernbedienung (z. B. A), um das entsprechende Relais am Empfänger einzuschalten, und drücken Sie die Taste auf der Fernbedienung (z. B. A) erneut, um das entsprechende Relais am Empfänger auszuschalten.





3) Verriegelungsmodus:

Drücken Sie nach erfolgreichem Pairing in diesem Modus die Fernbedienungstaste (z. B. A), das entsprechende Empfängerrelais wird eingeschaltet, drücken Sie die Fernbedienungstaste (z. B. B), und das entsprechende Relais am Empfänger wird ausgeschaltet.





4)Verzögerungsmodus (Timing):

Drücken Sie nach erfolgreichem Pairing in diesem Modus die Taste auf der Fernbedienung (z. B. A), um das entsprechende Relais am Empfänger einzuschalten. Drücken Sie die Fernbedienungstaste (z. B. A) erneut. Das entsprechende Relais am Empfänger wird verzögert. (Drücken Sie die Empfängertaste viermal, um das Paar zu koppeln, verzögern Sie 5S, um das entsprechende Relais auszuschalten; drücken Sie die Empfängertaste fünfmal, um das entsprechende Relais auszuschalten, verzögern Sie 10S, um das entsprechende Relais auszuschalten; drücken Sie die Empfängertaste sechsmal, um das Paar zu koppeln, verzögern Sie 15S, um es zu drehen das entsprechende Relais ausschalten; Drücken Sie, um die Taste 7 Mal zum Koppeln zu empfangen, verzögern Sie 20S, um das entsprechende Relais auszuschalten;)





Wie stelle ich den Arbeitsmodus der Schaltersteuerung ein?



Der Arbeitsmodus kann nur eingestellt werden, wenn die LED-Anzeige der Schaltersteuerung leuchtet.





Stellen Sie den Momentanmodus ein:

Schritt 1) ​​Drücken Sie einmal die Lerntaste des Empfängers.

Warten Sie, bis die LED am Empfänger aufleuchtet, und wechseln Sie in den Einstellzustand.

Schritt 2) Drücken Sie einmal die Taste (z. B. A) auf der Fernbedienung. Die LED-Anzeige am Empfänger blinkt und erlischt dann. Der Momentanmodus wurde erfolgreich eingestellt.





Schaltmodus einstellen:

Schritt 1) ​​Drücken Sie zweimal die Lerntaste des Empfängers.

Warten Sie, bis die LED am Empfänger aufleuchtet, und wechseln Sie in den Einstellzustand.

Schritt 2) Drücken Sie einmal die Taste (z. B. A) auf der Fernbedienung. Die LED-Anzeige am Empfänger blinkt und erlischt dann. Der Schaltmodus ist erfolgreich eingestellt.





Stellen Sie den Latch-Modus ein:

Schritt 1) ​​Drücken Sie dreimal die Lerntaste des Empfängers.

Warten Sie, bis die LED am Empfänger aufleuchtet, und wechseln Sie in den Einstellzustand.

Schritt 2) Drücken Sie einmal die Taste (z. B. A) auf der Fernbedienung. Die LED-Anzeige am Empfänger blinkt und leuchtet dann auf.

Schritt 3) Drücken Sie zu diesem Zeitpunkt eine andere Taste (z. B. B) auf derselben Fernbedienung. Die Anzeigelampe blinkt und erlischt dann. Der Latch-Modus wurde erfolgreich eingestellt.



Verzögerungsmodus (Timing):

Schritt 1) ​​Drücken Sie nach Bedarf die Lerntaste am Empfänger.

(Verzögerungszeit: Drücken Sie die Lerntaste am Empfänger viermal, verzögern Sie 5S, um das entsprechende Relais auszuschalten. Drücken Sie fünfmal 5 Sekunden lang, drücken Sie sechsmal 15 Sekunden lang, drücken Sie siebenmal 20 Sekunden lang.)

Warten Sie, bis die LED am Empfänger aufleuchtet, und wechseln Sie in den Einstellzustand.

Schritt 2) Drücken Sie einmal die Taste auf der Fernbedienung (z. B. Taste A). Die LED-Anzeige am Empfänger blinkt und erlischt, um den Verzögerungsmodus erfolgreich einzustellen.





Technische Daten

Eingangsleistung DC10V-14V
HF-Frequenz 433.92MHZ or 315MHZ
Standby-Strom 5mA
Laden Sie Strom 800w
Empfindlichkeit empfangen >97dbm
Betriebsmodus Momentanmodus, Schaltmodus, Latch-Modus, Verzögerungsmodus (Timing)

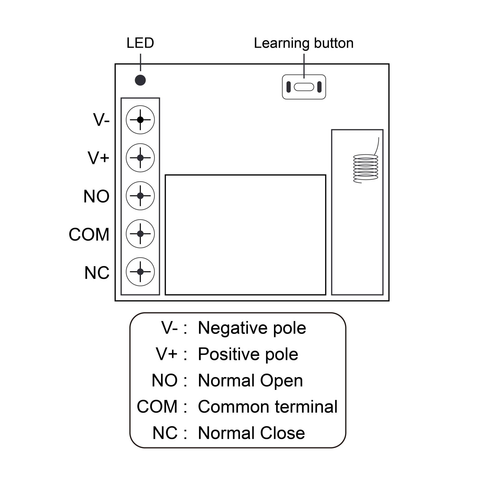

Ausgabe NO , NC , COM
Remote-Typ unterstützen Lerncode (1527)
Modulation ASK
Betriebstemperatur -10 ~ +80
Größe 35*30*18mm (mm)
