2402 Deutsches Handbuch

Posted by huangdaisy on

2 Kanäle

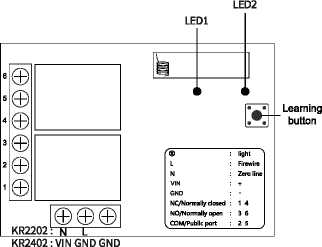

Empfängerbeschreibung

(Anwendbare Modelle: KR2202, KR2402)

LED1: Betriebsanzeige LED2: Codeanzeige

Schaltplan

Schaltplan der Lampe

♦ Bitte verwenden Sie keinen Strom zur Installation

Externe Leistungssteuerung

Schaltplan der Lampe

♦ Bitte verwenden Sie keinen Strom zur Installation

Positiver und negativer Schaltplan des Dreileitermotors

* Gilt nur für KR2202

Funktionsbeschreibung und Einstellmethode

* Hinweis: Für alle folgenden Arbeitsmodi müssen die QIACHIP-Fernbedienung (Sender) und die Steuerung (Empfänger / Funkfernbedienungsschalter) verwendet werden. Es gibt keine Garantie dafür, dass Fernbedienungen anderer Marken mit unseren Produkten verwendet werden können.

Reset-Funktion:

Löschen Sie alle passenden Fernbedienungen. Nach dem Löschen der Daten können alle Fernbedienungen den Empfänger nicht ordnungsgemäß funktionieren lassen.

Einstellungen zurücksetzen:

Nach achtmaligem Drücken der Lerntaste des Empfängers löscht der Empfänger alle Fernbedienungsdaten in seinem Speicher. Wenn die <LED 2> des Empfängers blinkt, ist die Rücksetzfunktion abgeschlossen.

Beschreibung der drei Arbeitsmodi:

Arbeitsmodus: 1) sofortig; 2) schalten; 3) verriegeln.

1) Momentanmodus:

Halten Sie nach dem erfolgreichen Pairing in diesem Modus die Fernbedienungstaste (z. B. A) gedrückt, und das entsprechende Relais am Empfänger wird eingeschaltet. Lassen Sie die Fernbedienungstaste (z. B. A) los, und das entsprechende Relais am Empfänger wird gedrückt ausschalten;

2) Schaltmodus:

Drücken Sie nach erfolgreichem Pairing in diesem Modus die Taste auf der Fernbedienung (z. B. A), um das entsprechende Relais am Empfänger einzuschalten, und drücken Sie die Taste auf der Fernbedienung (z. B. A) erneut, um das entsprechende Relais auf der Fernbedienung auszuschalten Empfänger.

3) Verriegelungsmodus:

Drücken Sie nach erfolgreichem Pairing in diesem Modus die Fernbedienungstaste (z. B. A), um das Empfängerrelais entsprechend A einzuschalten, und drücken Sie eine andere Fernbedienungstaste (z. B. B), um das Relais am Empfänger entsprechend A auszuschalten ; Schalten Sie dann den Empfänger entsprechend B ein, schalten Sie das Relais ein und drücken Sie die dritte Fernbedienungstaste (z. B. C). Der Empfänger wird ausgeschaltet. (Hinweis: In diesem Modus wird empfohlen, eine Fernbedienung mit drei oder mehr Tasten zu verwenden.)

Wie stelle ich den Arbeitsmodus der Schaltersteuerung ein?

Anmerkungen:

1. Der Arbeitsmodus kann nur eingestellt werden, wenn die Anzeige <LED 1> der Schaltersteuerung leuchtet.

2. Wenn nach dem Einschalten kein Betrieb erfolgt, leuchten <LED 1> und <LED 2> immer. Wenn sich der Schalter im Einstellzustand befindet, bleibt der Zustand von <LED 1> unverändert, und <LED 2> ist die Einstellungsstatusanzeige.

3.1n In der folgenden Beschreibung sind alle Beschreibungen zu LED <LED 2>.

Stellen Sie den Momentanmodus ein:

Schritt 1) ​​Drücken Sie einmal die Lerntaste des Empfängers.

Warten Sie, bis die LED-Anzeige am Empfänger erlischt, und wechseln Sie in den Einstellzustand.

Schritt 2) Drücken Sie einmal die Taste (z. B. A) auf der Fernbedienung. Die LED-Anzeige am Empfänger blinkt und erlischt dann.

Schritt 3) Drücken Sie zu diesem Zeitpunkt eine andere Taste (z. B. B) auf derselben Fernbedienung. Die Anzeigelampe blinkt und leuchtet dann auf. Der Momentanmodus wurde erfolgreich eingestellt.

Schaltmodus einstellen:

Schritt 1) ​​Drücken Sie zweimal die Lerntaste des Empfängers.

Warten Sie, bis die LED-Anzeige am Empfänger erlischt, und wechseln Sie dann in den Einstellungsstatus von www.qiachip.com.

Schritt 2) Drücken Sie einmal die Taste (z. B. A) auf der Fernbedienung. Die LED-Anzeige am Empfänger blinkt und erlischt dann.

Schritt 3) Drücken Sie zu diesem Zeitpunkt eine andere Taste (z. B. B) auf derselben Fernbedienung. Die Anzeigelampe blinkt und leuchtet dann auf. Der Schaltmodus ist erfolgreich eingestellt.

Technische Daten

Eingangsleistung KR2202:AC 85-220V / KR2402: DC 6-30V
HF-Frequenz 433.92MHZ or 315MHZ
Standby-Strom 8.5mA
Laden Sie Strom 1100W
Empfindlichkeit empfangen -108dBM
Betriebsmodus Momentary Mode,Toggle Mode,Latching mode
Spielweise Learning button
Remote-Typ unterstützen Learning code (1527)
Ausgabe NO , NC , COM
Betriebstemperatur -10 ~ +70°C
Größe 68*48*18 (mm)
