1202 Manual en Español

Posted by huangdaisy on

12V 2 CANALES

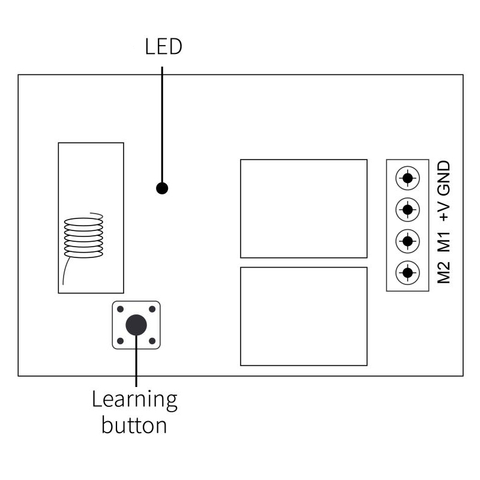

INSTRUCCIONES DEL RECEPTOR

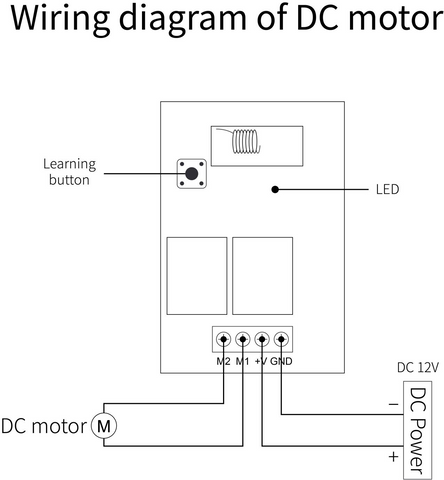

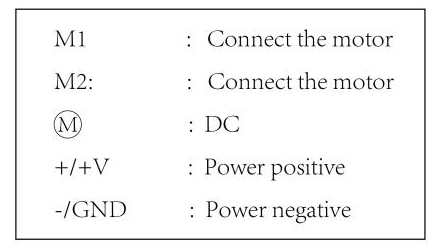

DIAGRAMA DE CABLEADO

* No utilice electricidad para instalar

Descripción de la función y método de configuración

* Nota: Todos los siguientes modos de trabajo deben implementarse con el control remoto (transmisor) y el controlador (receptor / interruptor de control remoto inalámbrico) de la marca QIACHIP. No hay garantía de que los controles remotos de otras marcas funcionen correctamente.

Función de reinicio:

Borre todos los controles remotos correspondientes. Después de borrar los datos, todos los controles remotos no pueden hacer que el receptor funcione correctamente.

Reiniciar la configuracion:

Después de presionar el botón de aprendizaje del receptor 8 veces, el receptor borrará todos los datos del control remoto en su memoria. Cuando el LED del receptor parpadea, la función de reinicio está completa.



Descripción de los tres modos de trabajo:



Modo de trabajo: 1) instantáneo; 2) conmutación; 3) enclavamiento.



  1. Modo momentáneo:

Después de emparejar con éxito en este modo, presione y mantenga presionado el botón del control remoto (como A), el motor de CC girará hacia adelante; suelte el botón del control remoto, el motor de CC se apagará; presione y mantenga presionado el botón del control remoto (como B), el motor de CC invertirá la rotación; suelte el botón del control remoto, el motor de CC se apagará;

  • Modo de cambio:

Después de emparejar con éxito en este modo, presione el botón de control remoto (como A), el motor de CC girará hacia adelante; presione el botón de control remoto nuevamente, el motor de CC se apagará; presione el botón de control remoto (como B), el motor de CC girará en reversa. Presione el botón del control remoto nuevamente, el motor de CC se apagará;

  • Modo de pestillo:

Después de emparejar con éxito en este modo, presione el botón del control remoto (por ejemplo, A), el motor de CC gira hacia adelante; presione otro botón de control remoto (por ejemplo, B), el motor de CC gira en la dirección inversa; presione el tercer control remoto botón de control (por ejemplo C), luego el motor se apaga. (Se recomienda utilizar más de tres controles remotos en este modo)

¿Cómo configurar el modo de trabajo del controlador del interruptor?



Nota: El modo de trabajo solo se puede configurar cuando el LED está apagado.

Establecer el modo momentáneo:

Paso 1) Presione el botón de aprendizaje del receptor una vez.

Espere a que el LED del receptor se apague y entre en el estado de configuración.

Paso 2) Presione una vez el botón del control remoto (como A). El LED del receptor parpadeará y luego se apagará.

Paso 3) En este momento, presione otro botón (como B) del mismo control remoto, el indicador parpadea y luego se enciende El modo jog se configura correctamente.

Establecer modo de alternancia:

Paso 1) Presione el botón de aprendizaje del receptor dos veces.

Espere a que el LED del receptor se apague y entre en el estado de configuración.

Paso 2) Presione una vez el botón del control remoto (como A). El LED del receptor parpadeará y luego se apagará.

Paso 3) En este momento, presione otro botón (como B) del mismo control remoto, el indicador parpadea y luego se enciende El modo jog se configura correctamente.

Establecer el modo de enclavamiento:

Paso 1) Presione el botón de aprendizaje del receptor 3 veces.

Espere a que el LED del receptor se apague y entre en el estado de configuración.

Paso 2) Presione una vez el botón del control remoto (como A). El LED del receptor parpadeará y luego se apagará.

Paso 3) En este momento, presione otro botón (como B) del mismo control remoto, el indicador parpadea y luego se enciende El modo jog se configura correctamente.

Datos técnicos

potencia de entrada DC12V
Frecuencia de radiofrecuencia 433.92MHZ or 315MHZ
corriente de espera 8MA
Forma de jugar Botón aprender
Recibir sensibilidad -105dBM
Modo de operación Modo momentáneo, modo de conmutación, modo de conmutación
Soporte de tipo remoto Código de aprendizaje (1527)
Producción NO , NC , COM,+V,GND
Temperatura de funcionamiento -10 ~ +80
Talla 35*30*18 (mm)

Para obtener más servicios, visite nuestro sitio web:https://www.amazon.es/stores/QIACHIP/page/8DBC112C-FF45-46C9-89EC-668A5B6A3C38?ref_=ast_bln
