1202 Deutsche Betriebsanleitung

Posted by huangdaisy on

12V 2KANAL

EMPFÄNGERANLEITUNG

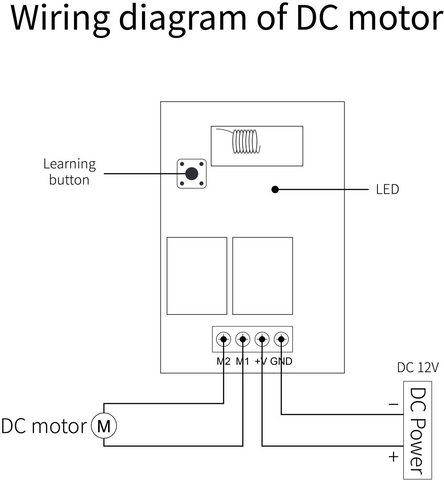

SCHALTPLAN







* Bitte nicht mit Strom installieren

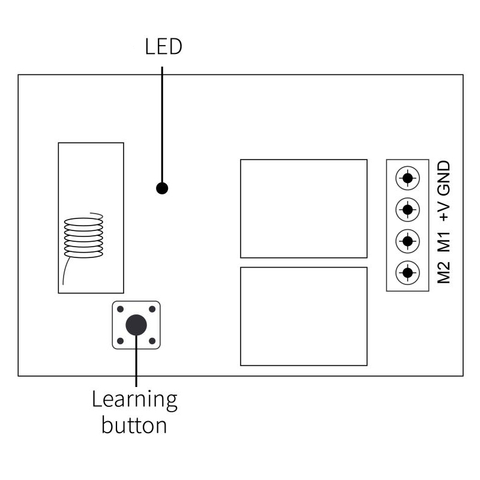

Funktionsbeschreibung und Einstellmethode

* Hinweis: Die Fernbedienung (Sender) und die Fernbedienung (Funkfernschalter / -empfänger) der Marke QIACHIP müssen in allen folgenden Arbeitsmodi verwendet werden. Es gibt keine Garantie dafür, dass Fernbedienungen anderer Marken ebenfalls ordnungsgemäß funktionieren.

Función de reinicio:

Borre todos los controles remotos combinados. Cuando se borran los datos, todos los controles remotos no pueden hacer que el receptor funcione.

Reiniciar la configuracion:

Después de presionar el botón de aprendizaje del receptor 8 veces, el receptor borra todos los datos del control remoto en su memoria. Cuando el LED del receptor parpadea, la función de reinicio está completa.

Beschreibung der drei Arbeitsmodi:

Arbeitsmodi: 1) Momentan; 2) Umschalten; 3) Verriegeln.

1) Momentanmodus:

Halten Sie nach erfolgreichem Pairing in diesem Modus die Fernbedienungstaste (z. B. A) gedrückt. Der Gleichstrommotor dreht sich vorwärts. Lassen Sie die Fernbedienungstaste los, der Gleichstrommotor wird ausgeschaltet. Halten Sie die Fernbedienungstaste (z. B. B) gedrückt. Der Gleichstrommotor dreht sich rückwärts. Lassen Sie die Fernbedienungstaste los, der Gleichstrommotor wird ausgeschaltet.

2) Umschaltmodus:

Drücken Sie nach erfolgreichem Pairing in diesem Modus die Fernbedienungstaste (z. B. A). , Der Gleichstrommotor dreht sich vorwärts. Drücken Sie die Fernbedienungstaste erneut. Der Gleichstrommotor wird ausgeschaltet. Drücken Sie die Fernbedienungstaste (z. B. B). , Der Gleichstrommotor dreht sich rückwärts. Drücken Sie die Fernbedienungstaste erneut. Der Gleichstrommotor wird ausgeschaltet.

3) Verriegelungsmodus:

Drücken Sie nach erfolgreichem Pairing in diesem Modus die Fernbedienungstaste (z. B. A). Der Gleichstrommotor dreht sich vorwärts. Drücken Sie die andere Fernbedienungstaste (z. B. B), der Gleichstrommotor dreht sich rückwärts, drücken Sie die dritte Fernbedienungstaste (z. B. C) und der Motor schaltet sich aus. (In diesem Modus wird die Verwendung einer Fernbedienung mit mehr als drei Tasten empfohlen.)

Wie stelle ich den Arbeitsmodus der Schaltersteuerung ein?

Hinweis: Der Arbeitsmodus kann nur eingestellt werden, wenn die LED aus ist.

Momentanmodus einstellen:

Schritt 1) ​​Drücken Sie einmal die Lerntaste des Empfängers.

Warten Sie, bis die LED am Empfänger aufleuchtet, und wechseln Sie in den Einstellzustand.

Schritt 2) Drücken Sie einmal die Taste auf der Fernbedienung (z. B. A). Die LED am Empfänger blinkt und erlischt dann.

Schritt 3) Drücken Sie zu diesem Zeitpunkt eine andere Taste (z. B. B) derselben Fernbedienung. Die Anzeige blinkt und leuchtet dann auf. Der Tippmodus ist erfolgreich eingestellt.

Umschaltmodus einstellen:

Schritt 1) ​​Drücken Sie zweimal die Lerntaste des Empfängers.

Warten Sie, bis die LED am Empfänger aufleuchtet, und wechseln Sie in den Einstellzustand.

Schritt 2) Drücken Sie einmal die Taste auf der Fernbedienung (z. B. A). Die LED am Empfänger blinkt und erlischt dann.

Schritt 3) Drücken Sie zu diesem Zeitpunkt eine andere Taste (z. B. B) derselben Fernbedienung. Die Anzeige blinkt und leuchtet dann auf. Der Tippmodus ist erfolgreich eingestellt.

Verriegelungsmodus einstellen:

Schritt 1) ​​Drücken Sie dreimal die Lerntaste des Empfängers.

Warten Sie, bis die LED am Empfänger aufleuchtet, und wechseln Sie in den Einstellzustand.

Schritt 2) Drücken Sie einmal die Taste auf der Fernbedienung (z. B. A). Die LED am Empfänger blinkt und erlischt dann.

Schritt 3) Drücken Sie zu diesem Zeitpunkt eine andere Taste (z. B. B) derselben Fernbedienung. Die Anzeige blinkt und leuchtet dann auf. Der Tippmodus ist erfolgreich eingestellt.

TECHNISCHE DATEN

Eingangsleistung DC12V
HF-Frequenz 433.92MHZ or 315MHZ
Standby-Strom 8MA
Match Way Lernknopf
Empfangsempfindlichkeit -105dBM
Betriebsmodus Momentanmodus, Umschaltmodus, Umschaltmodus
Remote-Typ unterstützen Lerncode (1527)

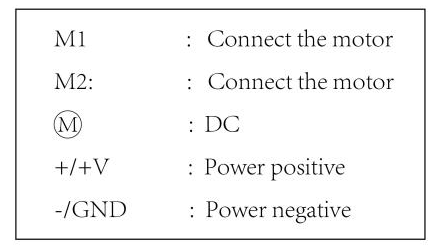

Ausgabe NO , NC , COM,+V,GND
Arbeitstemperatur -10 ~ +80
Größe 35*30*18 (mm)
