2402 Manual en Español

Posted by huangdaisy on

2 canales

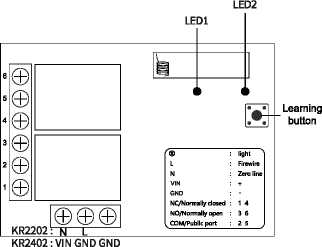

Descripción del destinatario

(Modelos aplicables: KR2202, KR2402)

LED1: indicador de encendido LED2: indicador de código





Diagrama de cables

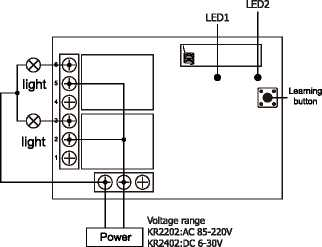

Diagrama de cableado de la bombilla

♦ No utilice electricidad para la instalación.

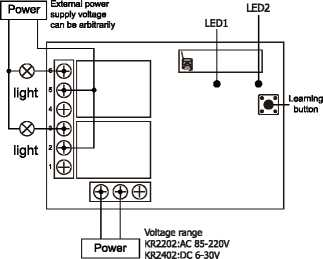

Control de potencia externo

Diagrama de cableado de la bombilla



♦ No utilice electricidad para la instalación.

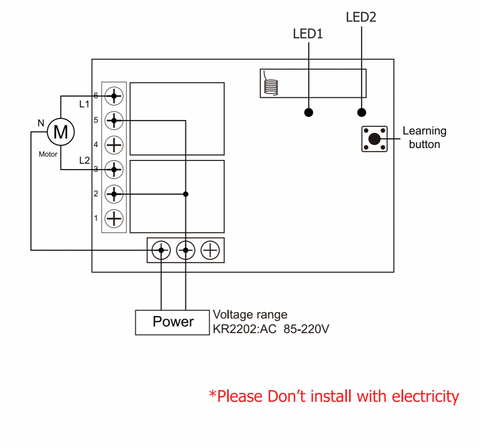

Diagrama de cableado positivo y negativo del motor de tres cables

* Solo aplicable a KR2202

Descripción de la función y método de ajuste

* Nota: El control remoto QIACHIP (transmisor) y el controlador (receptor / interruptor de control remoto por radio) deben usarse en todos los siguientes modos de funcionamiento. No hay garantía de que se puedan utilizar otras marcas de mandos a distancia con nuestros productos.



Función de reinicio:

Elimine todos los controles remotos correspondientes. Después de borrar los datos, no todos los controles remotos pueden operar el receptor correctamente.

Reanudar:

Después de presionar el botón de aprendizaje en el receptor ocho veces, el receptor borrará todos los datos del control remoto en su memoria. Cuando el <LED 2> del receptor parpadea, la función de reinicio se completa.

Descripción de los tres modos de funcionamiento:

Modo de funcionamiento: 1) Momentáneo; 2) Interruptor; 3) Bloqueo.

  1. Modo momentáneo:

Después de emparejar con éxito en este modo, presione y mantenga presionado el botón en el control remoto (por ejemplo, A), y el relé correspondiente en el receptor se encenderá. Suelte el botón (como A) en el control remoto y luego presione el relé correspondiente en el receptor para apagarlo;

2) Método de conmutación:

Después de emparejar con éxito en este modo, presione el botón en el control remoto (por ejemplo, A) para activar el relé correspondiente en el receptor, y luego presione el botón en el control remoto nuevamente (por ejemplo, A) para activar el relé correspondiente . Relé en el mando a distancia para apagar el receptor.

3) Modo de bloqueo:

Después de emparejar con éxito en este modo, presione A para presionar el botón en el control remoto (por ejemplo, A) para encender el relé del receptor, y luego presione A para presionar otro botón en el control remoto (por ejemplo, B) para operar . Desactive el relé. Recipiente. Luego encienda el receptor de acuerdo con B, encienda el relé y luego presione el tercer botón en el control remoto (por ejemplo, C). El receptor está apagado. (Nota: en este modo, se recomienda utilizar un control remoto con tres o más botones.

¿Cómo definir el modo de trabajo del control del interruptor?

comentario:

1. El modo de operación se puede configurar solo cuando la pantalla de visualización <LED 1> en el control del interruptor está encendida.

2. Si no se realiza ninguna operación después del arranque, el <LED 1> y el <LED 2> están siempre encendidos. Cuando el interruptor está en el estado de ajuste, el estado de <LED 1> permanece sin cambios y el <LED 2> es el indicador de estado de ajuste.

3.1n La siguiente descripción contiene todas las descripciones del LED <LED 2>.

Defina el modo transitorio:

Paso 1) Presione el botón de aprendizaje en el receptor una vez.

Espere a que el indicador LED del receptor se apague y entre en el estado de configuración.

Paso 2) Presione el botón del control remoto (por ejemplo, A). El LED del receptor parpadea y luego se apaga.

Paso 3) En este momento, presione otro botón (como B) en el mismo control remoto. La luz indicadora parpadea y luego se enciende. El modo momentáneo se ha configurado correctamente.

Configure el modo de conmutación:

Paso 1) Haga doble clic en el botón de aprendizaje del receptor.

Espere a que el indicador LED del receptor se apague y luego ingrese al estado de configuración de www.qiachip.com.

Paso 2) Presione el botón (por ejemplo, A) en el control remoto una vez. El LED del receptor parpadea y luego se apaga.

Paso 3) En este momento, presione otro botón (como B) en el mismo control remoto. La luz indicadora parpadea y luego se enciende. El modo de conmutación se ha configurado correctamente.

Parámetros técnicos

potencia de entrada KR2202:AC 85-220V / KR2402: DC 6-30V
Frecuencia de radiofrecuencia 433.92MHZ or 315MHZ
corriente de espera 8.5mA
Poder de carga 1100W
Recibir sensibilidad -108dBM
Modo de operación Modo momentáneo, modo de conmutación, modo de bloqueo
Cómo jugar Botón aprender
Soporte de tipo remoto Código de aprendizaje (1527)
Produce NO , NC , COM
Temperatura de funcionamiento -10 ~ +70°C
Cortar 68*48*18 (mm)
