RÉCEPTEUR 12V 4 CANAUX

INSTRUCTION

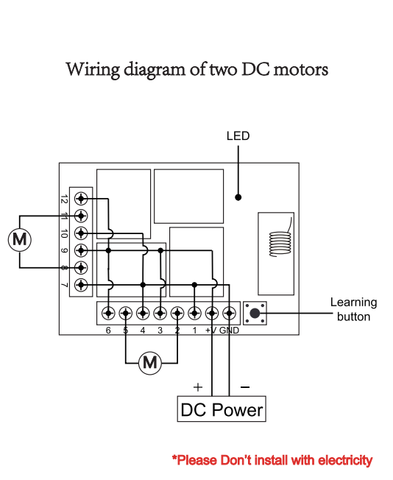

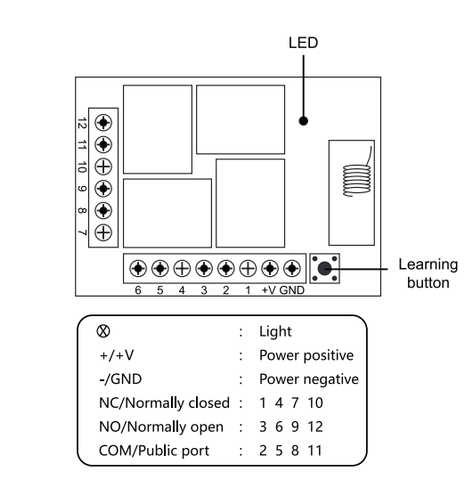

Schéma de câblage

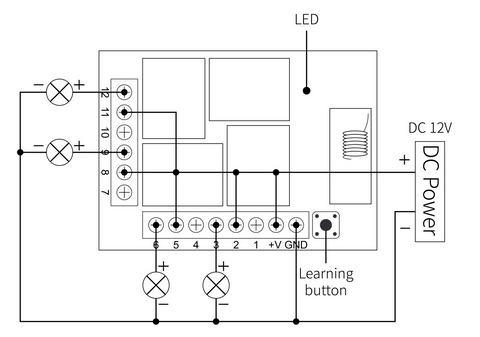

Schéma de câblage de la lampe CC

  * Veuillez ne pas utiliser d'électricité pour installer

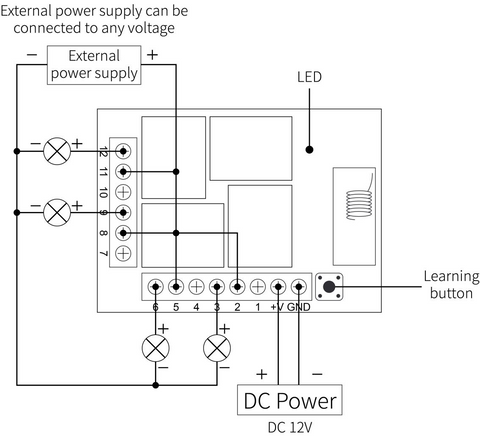

Schéma de câblage de la lampe de contrôle d'alimentation externe

* Veuillez ne pas utiliser d'électricité pour installer





Description des fonctions et méthode de réglage

* Remarque: tous les modes de fonctionnement suivants doivent utiliser la télécommande (émetteur) et le contrôleur (récepteur / commutateur de télécommande sans fil) de marque QIACHIP. Il n'y a aucune garantie que d'autres marques de télécommandes peuvent fonctionner correctement.



Fonction de réinitialisation:

Effacez toutes les télécommandes correspondantes. Après avoir effacé les données, toutes les télécommandes ne peuvent pas faire fonctionner le récepteur correctement.



Paramètres réinitialisés:

Après avoir appuyé 8 fois sur le bouton d'apprentissage du récepteur, le récepteur effacera toutes les données de la télécommande dans sa mémoire. Lorsque la LED du récepteur clignote, la fonction de réinitialisation est terminée.

Description des trois modes de fonctionnement:

Mode de fonctionnement: 1) instantané; 2) commutation; 3) verrouillage.

  1. Mode momentané:

Après avoir réussi le couplage dans ce mode, appuyez et maintenez le bouton de la télécommande (par exemple, A), le relais correspondant sur le récepteur sera activé; relâchez le bouton de la télécommande (par exemple, A) et éteignez le relais correspondant sur le récepteur;

  • Mode de commutation:

Après avoir réussi le couplage dans ce mode, appuyez sur le bouton de la télécommande (tel que A) pour activer le relais correspondant sur le récepteur; appuyez à nouveau sur le bouton de la télécommande (tel que A) pour désactiver le relais correspondant sur le récepteur.

  • Mode de verrouillage:

Après avoir réussi le couplage dans ce mode, appuyez sur le bouton de la télécommande (par exemple, A), le relais du récepteur correspondant à A est allumé; appuyez sur le bouton de la télécommande (par exemple, B), éteignez le relais sur le récepteur correspondant à A, et open Correspond au récepteur de B. Par analogie, appuyez sur la télécommande A et B en même temps, le récepteur s'éteindra.



Comment définir le mode de fonctionnement du contrôleur de commutateur?

Remarque: Le mode de fonctionnement ne peut être réglé lorsque l'indicateur LED du contrôleur de commutateur est activé.



Réglez le mode instantané (avance lente):

Étape 1) Appuyez une fois sur le bouton d'apprentissage du récepteur.

Attendez que la LED du récepteur s'allume et entrez dans l'état de réglage.

Étape 2) Appuyez une fois sur le bouton de la télécommande (par exemple, le bouton A). L'indicateur LED sur le récepteur clignotera puis s'éteindra. Le mode pas à pas est réglé avec succès.

Réglez le mode de commutation:

Étape 1) Appuyez deux fois sur le bouton d'apprentissage du récepteur.

Attendez que la LED du récepteur s'allume et entrez dans l'état de réglage.

Étape 2) Appuyez une fois sur le bouton de la télécommande (par exemple, le bouton A). L'indicateur LED sur le récepteur clignotera puis s'éteindra. Le mode de verrouillage automatique est défini avec succès.



Réglez le mode de verrouillage:



Étape 1) Appuyez 3 fois sur le bouton d'apprentissage du récepteur.

Attendez que la LED du récepteur s'allume et entrez dans l'état de réglage.

Étape 2) Appuyez une fois sur le bouton de la télécommande (par exemple, le bouton A). Le voyant LED du récepteur clignote puis s'éteint et le mode de verrouillage a été défini avec succès.



* Les modes suivants nécessitent une télécommande à quatre boutons:

2CH Momentary + 2CH Toggle: Appuyez 4 fois sur le bouton d'apprentissage sur la carte du récepteur (le voyant LED sur la carte du récepteur clignotera en même temps), puis appuyez sur n'importe quel bouton de la télécommande, le voyant LED sur le récepteur clignote 3 fois L'appairage est réussi.

2CH Momentané + 2CH Verrouillé: Appuyez 5 fois sur le bouton d'apprentissage de la carte de réception (le voyant LED sur la carte de réception clignotera en même temps), puis appuyez sur n'importe quel bouton de la télécommande, le voyant LED sur la carte de réception clignote 3 fois pour indiquer que le couplage a réussi.

2CH Toggle + 2CH Latched: Appuyez 6 fois sur le bouton d'apprentissage de la carte de réception (le voyant LED sur la carte de réception clignotera en même temps), puis appuyez sur n'importe quel bouton de la télécommande, le voyant LED sur la carte de réception clignote 3 fois pour indiquer le succès de l'appariement.

Verrou 2CH + verrouillage 2CH: appuyez 7 fois sur le bouton d'apprentissage de la carte de réception (le voyant LED sur la carte de réception clignotera en même temps), puis appuyez sur n'importe quel bouton de la télécommande, le voyant LED sur la carte de réception clignote 3 fois pour indiquer que l'appairage est réussi.





Données techniques

la puissance d'entrée DC12V
Fréquence RF 315MHZ/433.92MHZ
courant de veille 5mA
Façon de jouer Bouton d'apprentissage
Recevoir la sensibilité -104dbm
Mode de fonctionnement Momentané, mode, commutateur, mode, mode de verrouillage
Sortir NO , NC , COM,+V,GND
Prise en charge de la puce d'encodage Apprenez le code 1527
Température de fonctionnement -10 ~ +80°C
Taille 68.2x48.2(mm)
