1202 Manuale italiano

Posted by huangdaisy on

12V 2 CANALI

ISTRUZIONI DEL RICEVITORE

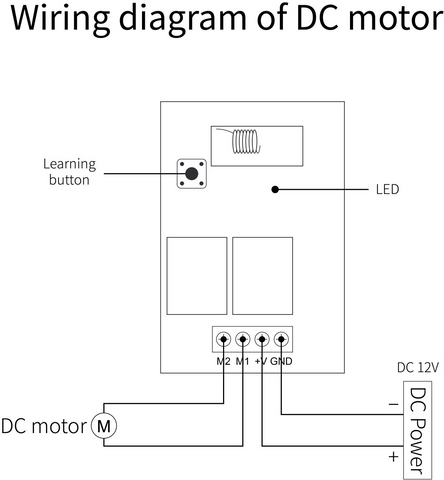

SCHEMA ELETTRICO

* Si prega di non installare con l'elettricità





Descrizione della funzione e metodo di impostazione

* Nota: tutte le seguenti modalità di lavoro devono essere implementate con il telecomando QIACHIP (trasmettitore) e il controller (ricevitore / interruttore del telecomando wireless). Non vi è alcuna garanzia che i telecomandi di altre marche funzionino correttamente.

Funzione di ripristino:

Cancella tutti i telecomandi abbinati. Quando i dati vengono cancellati, tutto il telecomando non può far funzionare il ricevitore.

Ripristino delle impostazioni:

Dopo aver premuto 8 volte il pulsante di apprendimento del ricevitore, il ricevitore cancella tutti i dati del telecomando nella sua memoria. Quando il LED del ricevitore lampeggia, la funzione di ripristino è completa.



Descrizione delle tre modalità di lavoro:



Modalità di lavoro: 1) Momentaneo; 2) Attiva / disattiva; 3) Aggancio.



  1. Modalità momentanea:

Dopo l'accoppiamento riuscito in questa modalità, premere e tenere premuto il pulsante del telecomando (come A), il motore CC ruota in avanti; rilasciare il pulsante del telecomando, il motore DC si spegnerà; premere e tenere premuto il pulsante del telecomando (come B), il motore CC ruota al contrario; rilasciare il pulsante del telecomando, il motore DC si spegnerà;

  • Modalità di commutazione:

Dopo l'accoppiamento riuscito in questa modalità, premere il pulsante del telecomando (come A) , Il motore CC ruota in avanti; premere nuovamente il pulsante del telecomando, il motore CC si spegnerà; premere il pulsante del telecomando (come B) , Il motore CC ruota al contrario; premere nuovamente il pulsante del telecomando, il motore CC si spegnerà;

  • Modalità di blocco:

Dopo l'accoppiamento riuscito in questa modalità, premere il pulsante del telecomando (come A), il motore CC ruota in avanti; premere un altro pulsante del telecomando (come B), il motore CC ruota al contrario; premere il terzo pulsante del telecomando (come C) e il motore si spegne (questa modalità consiglia di utilizzare un telecomando con più di tre pulsanti)





DATI TECNICI

Potenza di ingresso DC12V
Frequenza RF 433.92MHZ or 315MHZ
Corrente di standby 8MA
Match Way Learning button
Sensibilità del ricevitore -105dBM
Modalità di funzionamento Momentary Mode,Toggle Mode,Toggle Mode
Supporta il tipo remoto Learning code (1527)

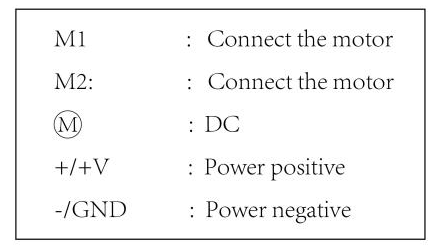

Produzione NO , NC , COM,+V,GND
Temperatura di lavoro -10 ~ +80
Dimensione 35*30*18 (mm)

Per ulteriori servizi, consultare il nostro sito Web:https://www.amazon.it/stores/QIACHIP/page/0D9A4B3B-E01D-4450-A91A-05DDAFA2E3C8?ref_=ast_bln
