                                  Manuale

Modello: KR2201A, KR2201D (cablaggio e parte telecomando ad alta frequenza)

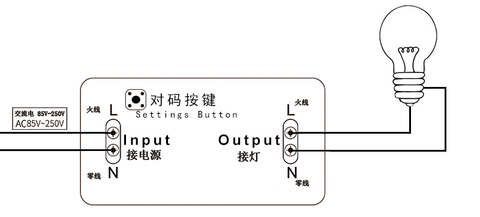

                               Schema del circuito

* Si prega di non utilizzare l'elettricità per l'installazione



* Nota: il telecomando (trasmettitore) e il telecomando (ricevitore / interruttore del telecomando radio) di marca QIACHIP devono essere utilizzati in tutte le seguenti modalità di lavoro. Non vi è alcuna garanzia che anche altre marche di telecomandi funzionino correttamente.

Chirurgia

Nota: la modalità di lavoro può essere impostata solo quando l'indicatore LED sul controllo dell'interruttore è acceso.



Impostare la modalità di commutazione (premere il telecomando per accenderlo, premere di nuovo per spegnerlo. Questa modalità è adatta per 1 telecomando con 1 ricevitore):



Fare doppio clic sul pulsante "Impostazioni" sul ricevitore, attendere che il LED si accenda, quindi accedere allo stato "Impostazioni". Quindi fare clic una volta sul pulsante del telecomando (ad esempio, il pulsante A). Se l'indicatore di controllo sul ricevitore lampeggia e si spegne, la modalità di commutazione è stata impostata con successo.



Impostare la modalità di blocco (impostare il pulsante A sul telecomando per accendere solo l'alimentazione, mentre il pulsante B può solo spegnere l'alimentazione. Sono necessari almeno due o più pulsanti del telecomando. Questa modalità è adatta anche per il telecomando per controllare più ricevitori Control)



Fare clic 3 volte sul pulsante "Impostazioni" sul ricevitore, attendere che il LED si accenda, quindi accedere allo stato "Impostazioni". Quando la spia sul ricevitore lampeggia e si accende di nuovo, fare clic una volta sul pulsante del telecomando (ad esempio, il pulsante A), quindi fare clic sul pulsante del telecomando (ad esempio, il pulsante B), l'indicatore sul il telecomando lampeggia e si spegne, la modalità di blocco è stata impostata correttamente.



Imposta la modalità di commutazione (stesso pulsante, tieni premuto per accenderlo, rilascia per spegnerlo)

Fare clic una volta sul pulsante "Impostazioni" sul ricevitore, attendere che il LED si accenda, quindi accedere allo stato di impostazione. Quindi fare clic una volta sul pulsante del telecomando (ad esempio, il pulsante A). Se l'indicatore di controllo sul ricevitore lampeggia e si spegne, la modalità di commutazione è stata impostata con successo.

Ripristina:

Dopo aver premuto otto volte il pulsante di apprendimento sul ricevitore, il ricevitore cancellerà tutti i dati del telecomando nella sua memoria. Quando il LED sul ricevitore lampeggia, la funzione di ripristino è completa.



commento

1) Non collegare il dispositivo quando è acceso. Dopo aver verificato che non ci siano errori, spegnere il dispositivo, quindi riaccenderlo.

2) Quando la tensione del telecomando è bassa, sostituire la batteria in tempo (quando la tensione della batteria del telecomando è bassa, la distanza del telecomando è generalmente più breve).

3) Quando si utilizzano prodotti elettronici wireless, fare attenzione a non utilizzare maschere metalliche, dispositivi elettronici di grandi dimensioni, campi elettromagnetici e altre forti fonti di interferenza, per evitare che la distanza tra il telecomando e il ricevitore sia troppo breve o non possa funzionare normalmente.

4) Si prega di non utilizzare questo prodotto elettronico in modo anomalo. Un utilizzo anomalo ridurrà le prestazioni e la durata del prodotto.

In casi gravi, il prodotto verrà danneggiato e la tua sicurezza sarà nascosta.





Data tecnica

Tensione in ingresso: CA 85 V-220 V.

Corrente di carico massima: 10A

Potenza massima di carico: potenza di resistenza 2200W

                        Potenza di induzione 500W

                        Potenza del condensatore 200W

                        Lampada a incandescenza 2200W

                        Luce LED da 300W

                        Lampada a risparmio energetico 300W

Il numero di luci controllabili contemporaneamente: meno di 6 luci e la barra luminosa è inferiore a 6 metri

Frequenza di lavoro RF: 433 MHz

Distanza del telecomando: area aperta superiore a 25 metri
