2202 Manuel en Français

Posted by huangdaisy on

2 canaux

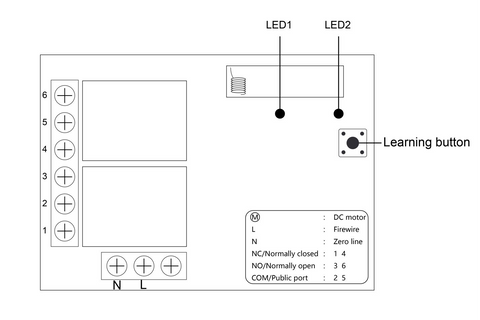

Description du récepteur

(Modèles applicables: KR2202, KR2402)

LED 1: indicateur d'alimentation

LED 2: indicateur de code

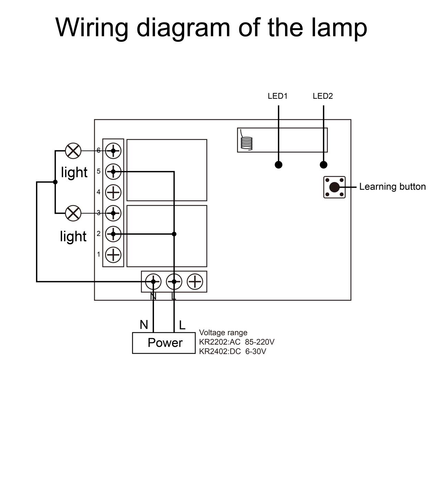

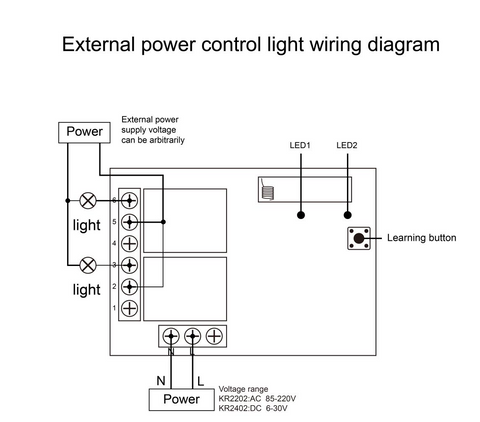

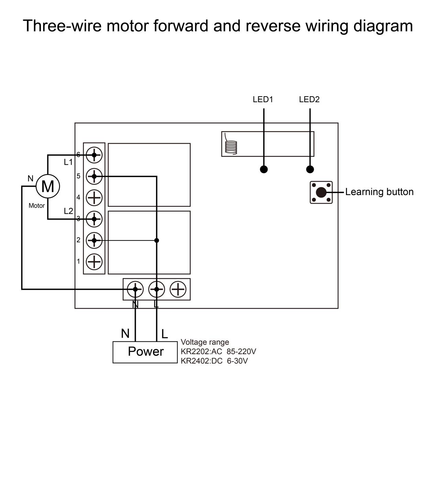

Schéma de câblage

* Veuillez ne pas utiliser d'électricité pour installer

* Veuillez ne pas utiliser d'électricité pour installer
* Veuillez ne pas utiliser d'électricité pour installer



Description des fonctions et méthode de réglage

* Remarque: tous les modes de fonctionnement suivants doivent utiliser la télécommande QIACHIP (émetteur) et le contrôleur (récepteur / commutateur de télécommande sans fil) pour atteindre. Il n'y a aucune garantie que d'autres marques de télécommandes peuvent être utilisées avec nos produits.

Fonction de réinitialisation:

Effacez toutes les télécommandes correspondantes. Après avoir effacé les données, toutes les télécommandes ne peuvent pas faire fonctionner correctement le récepteur.

Paramètres réinitialisés:

Après avoir appuyé 8 fois sur le bouton d'apprentissage du récepteur, le récepteur effacera toutes les données de la télécommande dans sa mémoire. Lorsque la <LED 2> du récepteur clignote, la fonction de réinitialisation est terminée.

Description des trois modes de fonctionnement:

Mode de fonctionnement: 1) instantané; 2) commutation; 3) verrouillage.

1) Mode momentané:

Après avoir réussi le couplage dans ce mode, appuyez et maintenez le bouton de la télécommande (tel que A), et le relais correspondant sur le récepteur s'allumera; relâchez le bouton de la télécommande (tel que A), et le relais correspondant sur le récepteur s'allumera. éteindre;

2) Mode de commutation:

Après avoir réussi le couplage dans ce mode, appuyez sur le bouton de la télécommande (tel que A) pour activer le relais correspondant sur le récepteur; appuyez à nouveau sur le bouton de la télécommande (tel que A) pour désactiver le relais correspondant sur le récepteur.

3) Mode de verrouillage:

Après avoir réussi l'appairage dans ce mode, appuyez sur le bouton de la télécommande (par exemple, A), le relais du récepteur correspondant à A est activé; appuyez sur un autre bouton de la télécommande (par exemple, B), le relais sur le récepteur correspondant à A est éteint, et Le relais sur le récepteur correspondant à B s'ouvre. Appuyez sur le troisième bouton de la télécommande (tel que C) et le récepteur s'éteindra. (Remarque: dans ce mode, il est recommandé d'utiliser une télécommande avec trois boutons ou plus).



Comment définir le mode de fonctionnement du contrôleur de commutateur?



Remarques:

1. Le mode de fonctionnement ne peut être défini que lorsque le voyant <LED 1> du contrôleur de commutateur est allumé.

2. Lorsqu'il n'y a aucune opération après la mise sous tension, <LED 1> et <LED 2> sont toujours allumées. Lorsque le commutateur est dans l'état de réglage, l'état de <LED 1> reste inchangé et <LED 2> est l'indicateur d'état de réglage.

3. Dans la description suivante, toutes les descriptions concernant la LED sont <LED 2>.

Réglez le mode momentané:

Étape 1) Appuyez une fois sur le bouton d'apprentissage du récepteur.

Attendez que le voyant LED du récepteur s'éteigne et entrez dans l'état de réglage.

Étape 2) Appuyez une fois sur le bouton (par exemple, A) de la télécommande. L'indicateur LED sur le récepteur clignotera puis s'éteindra.

Étape 3) À ce moment, appuyez sur un autre bouton (tel que B) sur la même télécommande, le voyant clignote, puis s'allume. Le mode momentané a été défini avec succès.

Réglez le mode de commutation:

Étape 1) Appuyez deux fois sur le bouton d'apprentissage du récepteur.

Attendez que le voyant LED du récepteur s'éteigne et entrez dans l'état de réglage.

Étape 2) Appuyez une fois sur le bouton (par exemple, A) de la télécommande. L'indicateur LED sur le récepteur clignotera puis s'éteindra.

Étape 3) À ce moment, appuyez sur un autre bouton (tel que B) sur la même télécommande, le voyant lumineux clignote, puis s'allume. Le mode de commutation est réglé avec succès.

Réglez le mode de verrouillage:

Étape 1) Appuyez 3 fois sur le bouton d'apprentissage du récepteur.

Attendez que le voyant LED du récepteur s'éteigne et entrez dans l'état de réglage.

Étape 2) Appuyez une fois sur le bouton (par exemple, A) de la télécommande. L'indicateur LED sur le récepteur clignotera puis s'éteindra.

Étape 3) À ce moment, appuyez sur un autre bouton (tel que B) sur la même télécommande, le voyant lumineux clignote, puis s'allume. Le mode de verrouillage est défini avec succès.

DONNÉES TECHNIQUES

la puissance d'entrée KR2202:AC 85-220V/KR2402:DC 6-30V
Fréquence RF 433.92MHZ or 315MHZ
courant de veille 8.5mA
Puissance de charge 1100W x2
Recevoir la sensibilité -108dBM
Mode de fonctionnement Mode momentané, mode de commutation, mode de blocage
Façon de jouer Bouton d'apprentissage
Prise en charge du type à distance Code d'apprentissage (1527)
Sortir NO , NC , COM
Température de fonctionnement -10 ~ +70°C
Taille 68*48*18(mm)

Pour plus de services, veuillez visiter notre site Web:https://www.amazon.fr/stores/QIACHIP/page/A8EE12A5-8751-47E7-92B3-29C06CDD9BBF?ref_=ast_bln
