1204 Deutsches Handbuch

Posted by huangdaisy on

12V 4 Kanal Empfänger

Anleitung

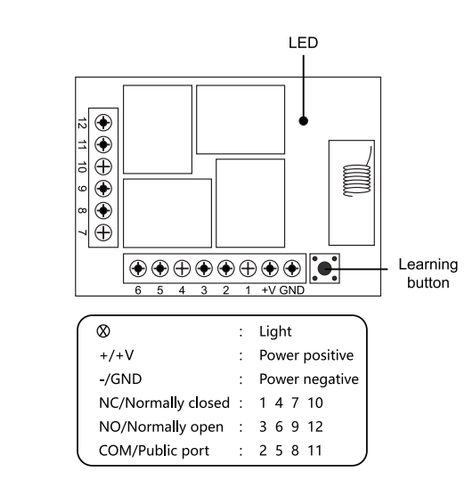

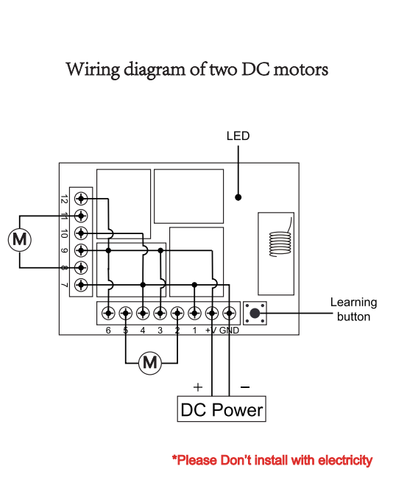

Schaltplan

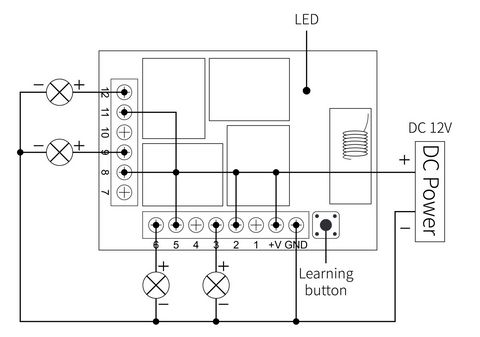

Schaltplan der DC-Lampe

* Bitte verwenden Sie keinen Strom zur Installation

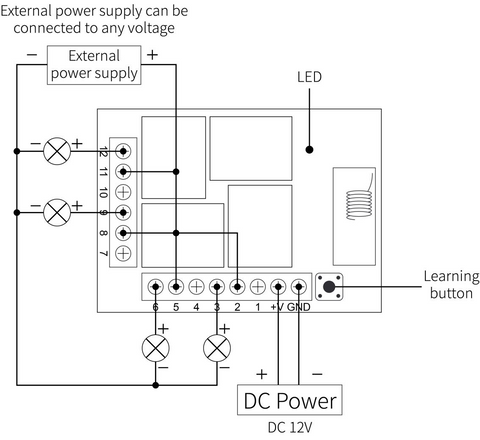

Schaltplan der externen Leistungssteuerungslampe

* Bitte verwenden Sie keinen Strom zur Installation







Funktionsbeschreibung und Einstellmethode

* Hinweis: Für alle folgenden Arbeitsmodi müssen die Fernbedienung (Sender) und die Steuerung (Empfänger / Funkfernbedienungsschalter) der Marke QIACHIP verwendet werden. Es gibt keine Garantie dafür, dass Fernbedienungen anderer Marken ordnungsgemäß funktionieren.

Reset-Funktion:

Löschen Sie alle passenden Fernbedienungen. Nach dem Löschen der Daten können alle Fernbedienungen den Empfänger nicht ordnungsgemäß funktionieren lassen.

Einstellungen zurücksetzen:

Nach achtmaligem Drücken der Lerntaste des Empfängers löscht der Empfänger alle Fernbedienungsdaten in seinem Speicher. Wenn die LED des Empfängers blinkt, ist die Rücksetzfunktion abgeschlossen.





Beschreibung der drei Arbeitsmodi:

Arbeitsmodus: 1) augenblicklich; 2) schalten; 3) verriegeln.

  1. Momentanmodus:

Halten Sie nach dem erfolgreichen Pairing in diesem Modus die Fernbedienungstaste (z. B. A) gedrückt. Das entsprechende Relais am Empfänger wird eingeschaltet. Lassen Sie die Fernbedienungstaste (z. B. A) los und schalten Sie das entsprechende Relais aus auf dem Empfänger;





  • Schaltmodus:

Drücken Sie nach erfolgreichem Pairing in diesem Modus die Taste auf der Fernbedienung (z. B. A), um das entsprechende Relais am Empfänger einzuschalten, und drücken Sie die Taste auf der Fernbedienung (z. B. A) erneut, um das entsprechende Relais am Empfänger auszuschalten.





  • Verriegelungsmodus:

Drücken Sie nach erfolgreichem Pairing in diesem Modus die Fernbedienungstaste (z. B. A), das A-entsprechende Empfängerrelais wird eingeschaltet, und drücken Sie die Fernbedienungstaste (z. B. B), um das entsprechende Relais am Empfänger auszuschalten A und offen Entspricht dem Empfänger von B. Drücken Sie analog gleichzeitig die Fernbedienung A und B, um den Empfänger auszuschalten.





Wie stelle ich den Arbeitsmodus der Schaltersteuerung ein?

Hinweis: Der Arbeitsmodus kann nur eingestellt werden, wenn die LED-Anzeige der Schaltersteuerung leuchtet.





Sofortmodus einstellen (langsamer Vorlauf):

Schritt 1) ​​Drücken Sie einmal die Lerntaste des Empfängers.

Warten Sie, bis die LED am Empfänger aufleuchtet, und wechseln Sie in den Einstellungsstatus.

Schritt 2) Drücken Sie einmal die Taste auf der Fernbedienung (z. B. Taste A). Die LED-Anzeige am Empfänger blinkt und erlischt dann. Der Tippmodus ist erfolgreich eingestellt.





Schaltmodus einstellen:

Schritt 1) ​​Drücken Sie zweimal die Lerntaste am Empfänger.

Warten Sie, bis die LED am Empfänger aufleuchtet, und wechseln Sie in den Einstellungsstatus.

Schritt 2) Drücken Sie einmal die Taste auf der Fernbedienung (z. B. Taste A). Die LED-Anzeige am Empfänger blinkt und erlischt dann. Der selbstsperrende Modus wurde erfolgreich eingestellt.



Stellen Sie den Latch-Modus ein:

Schritt 1) ​​Drücken Sie dreimal die Lerntaste am Empfänger.

Warten Sie, bis die LED am Empfänger aufleuchtet, und wechseln Sie in den Einstellungsstatus.

Schritt 2) Drücken Sie einmal die Taste auf der Fernbedienung (z. B. Taste A). Die LED-Anzeige am Empfänger blinkt und erlischt dann. Der Verriegelungsmodus wurde erfolgreich eingestellt



* Die folgenden Modi erfordern eine Fernbedienung mit vier Tasten:



2CH Momentary + 2CH Toggle: Drücken Sie die Lerntaste auf der Empfängerplatine viermal (die LED-Anzeige auf der Empfängerplatine blinkt gleichzeitig) und drücken Sie dann eine beliebige Taste auf der Fernbedienung. Die LED-Anzeige auf dem Empfänger blinkt dreimal um anzuzeigen Die Kopplung ist erfolgreich.

2CH Momentary + 2CH Latched: Drücken Sie die Lerntaste auf der Empfangskarte fünfmal (die LED-Anzeige auf der Empfangskarte blinkt gleichzeitig) und drücken Sie dann eine beliebige Taste auf der Fernbedienung. Die LED-Anzeige auf der Empfangskarte blinkt 3 , was auf eine erfolgreiche Pairing-Zeit hinweist.

2CH-Schalter + 2CH-Verriegelung: Drücken Sie die Lerntaste auf der Empfangskarte sechsmal (die LED-Anzeige auf der Empfangskarte blinkt gleichzeitig) und drücken Sie dann eine beliebige Taste auf der Fernbedienung. Die LED-Anzeige auf der Empfangskarte blinkt 3, was eine erfolgreiche Paarungszeit anzeigt.

2CH-Sperre + 2CH-Sperre: Drücken Sie die Lerntaste auf der Empfangskarte siebenmal (die LED-Anzeige auf der Empfangskarte blinkt gleichzeitig) und drücken Sie dann eine beliebige Taste auf der Fernbedienung. Die LED-Anzeige auf der Empfangskarte blinkt 3, um eine erfolgreiche Paarungszeit anzuzeigen.

Technische Daten

Eingangsleistung DC12V
RF-Frequenz 315MHZ/433.92MHZ
Standby-Strom 5mA
Spielweise Schaltfläche "Lernen"
Empfindlichkeit empfangen -104dbm
Betriebsmodus Momentan, Modus, Schalter, Modus, Latch-Modus
Ausgabe NO , NC , COM,+V,GND
Unterstützung für Codierungschips Lerne Code 1527
Betriebstemperatur -10 ~ +80°C
Größe 68.2x48.2(mm)
