1204 Manual en Español

Posted by huangdaisy on

Receptor de 4 canales de 12V

Instrucciones

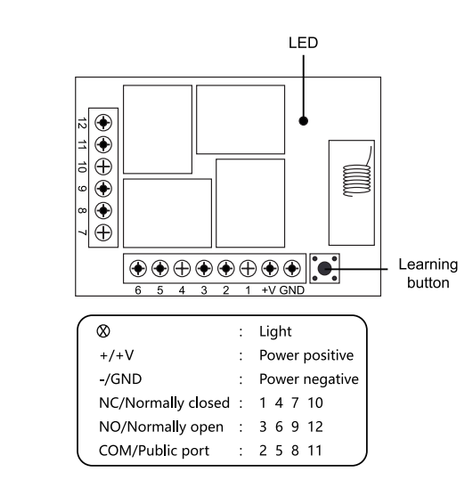

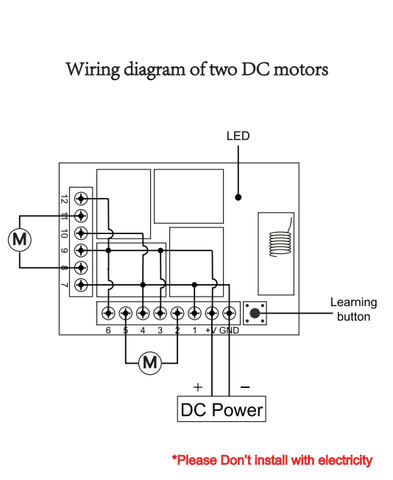

Diagrama de cableado

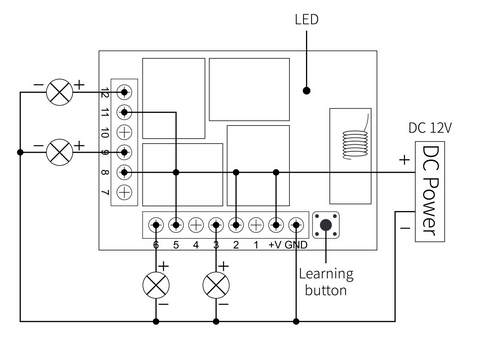

Diagrama de cableado de la lámpara de CC

* No utilice electricidad para instalar

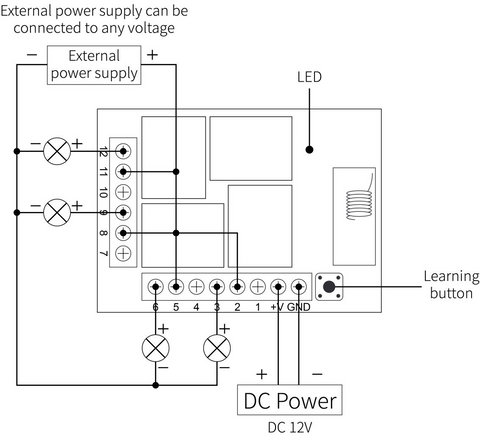

Diagrama de cableado de la lámpara de control de potencia externa

* No utilice electricidad para instalar

Descripción de la función y método de configuración

* Nota: Todos los siguientes modos de trabajo deben usar el control remoto (transmisor) y el controlador (receptor / interruptor de control remoto inalámbrico) de la marca QIACHIP para lograrlo. No hay garantía de que otras marcas de controles remotos funcionen correctamente.

Función de reinicio:

Borre todos los controles remotos correspondientes. Después de borrar los datos, todos los controles remotos no pueden hacer que el receptor funcione correctamente.

Reiniciar la configuracion:

Después de presionar el botón de aprendizaje del receptor 8 veces, el receptor borrará todos los datos del control remoto en su memoria. Cuando el LED del receptor parpadea, la función de reinicio está completa.

Descripción de los tres modos de trabajo:

Modo de trabajo: 1) instantáneo; 2) conmutación; 3) enclavamiento.

1) Modo momentáneo:

Después de emparejar con éxito en este modo, presione y mantenga presionado el botón del control remoto (por ejemplo, A), el relé correspondiente en el receptor se encenderá; suelte el botón del control remoto (por ejemplo, A) y apague el relé correspondiente en el receptor;

2) Modo de cambio:

Después de emparejar con éxito en este modo, presione el botón en el control remoto (como A) para encender el relé correspondiente en el receptor; presione el botón del control remoto (como A) nuevamente para apagar el relé correspondiente en el receptor.

3) Modo de pestillo:

Después de emparejar con éxito en este modo, presione el botón del control remoto (por ejemplo, A), el relé del receptor correspondiente a A se enciende; presione el botón del control remoto (por ejemplo, B), apague el relé en el receptor correspondiente a A, y abierto Corresponde al receptor de B. Por analogía, presione el control remoto A y B al mismo tiempo, el receptor se apagará.

¿Cómo configurar el modo de trabajo del controlador de interruptor?

Nota: El modo de trabajo solo se puede configurar cuando el indicador LED del controlador del interruptor está encendido.

Establecer modo instantáneo (avance lento):

Paso 1) Presione el botón de aprendizaje del receptor una vez.

Espere a que se encienda el LED del receptor y entre en el estado de configuración.

Paso 2) Presione el botón del control remoto (por ejemplo, el botón A) una vez. El indicador LED del receptor parpadeará y luego se apagará. El modo jog se ha configurado correctamente.



Configure el modo de conmutación:



Paso 1) Presione el botón de aprendizaje en el receptor dos veces.

Espere a que se encienda el LED del receptor y entre en el estado de configuración.

Paso 2) Presione el botón del control remoto (por ejemplo, el botón A) una vez. El indicador LED del receptor parpadeará y luego se apagará. El modo de autobloqueo se ha configurado correctamente.



Configure el modo de pestillo:





Paso 1) Presione el botón de aprendizaje en el receptor 3 veces.

Espere a que se encienda el LED del receptor y entre en el estado de configuración.

Paso 2) Presione el botón del control remoto (por ejemplo, el botón A) una vez. El indicador LED del receptor parpadeará y luego se apagará, y el modo de enclavamiento se habrá configurado correctamente.

* Los siguientes modos requieren un control remoto de cuatro botones:

2CH Momentary + 2CH Toggle: Presione el botón de aprendizaje en la placa del receptor 4 veces (el indicador LED en la placa del receptor parpadeará al mismo tiempo), luego presione cualquier botón en el control remoto, el indicador LED en el receptor parpadeará 3 veces El emparejamiento se ha realizado correctamente.

2CH momentáneo + 2CH enganchado: presione el botón de aprendizaje en la placa receptora 5 veces (el indicador LED en la placa receptora parpadeará al mismo tiempo), luego presione cualquier botón en el control remoto, el indicador LED en la placa receptora parpadeará 3 veces para indicar un emparejamiento exitoso.

2CH Toggle + 2CH Latched: Presione el botón de aprendizaje en la placa receptora 6 veces (el indicador LED en la placa receptora parpadeará al mismo tiempo), luego presione cualquier botón en el control remoto, el indicador LED en la placa receptora parpadeará 3 veces para indicar el éxito del emparejamiento.

Bloqueo 2CH + bloqueo 2CH: presione el botón de aprendizaje en la placa receptora 7 veces (el indicador LED en la placa receptora parpadeará al mismo tiempo), luego presione cualquier botón en el control remoto, el indicador LED en la placa receptora parpadeará 3 veces para indicar que el emparejamiento se ha realizado correctamente.



Datos técnicos

potencia de entrada DC12V
Frecuencia de radiofrecuencia 315MHZ/433.92MHZ
corriente de espera 5mA
Forma de jugar Botón aprender
Recibir sensibilidad -104dbm
Modo de operación Momentáneo, modo, conmutador, modo, modo pestillo
Producción NO , NC , COM,+V,GND
Soporte de chip de codificación Aprenda el código 1527
Temperatura de funcionamiento -10 ~ +80°C
Talla 68.2x48.2(mm)
